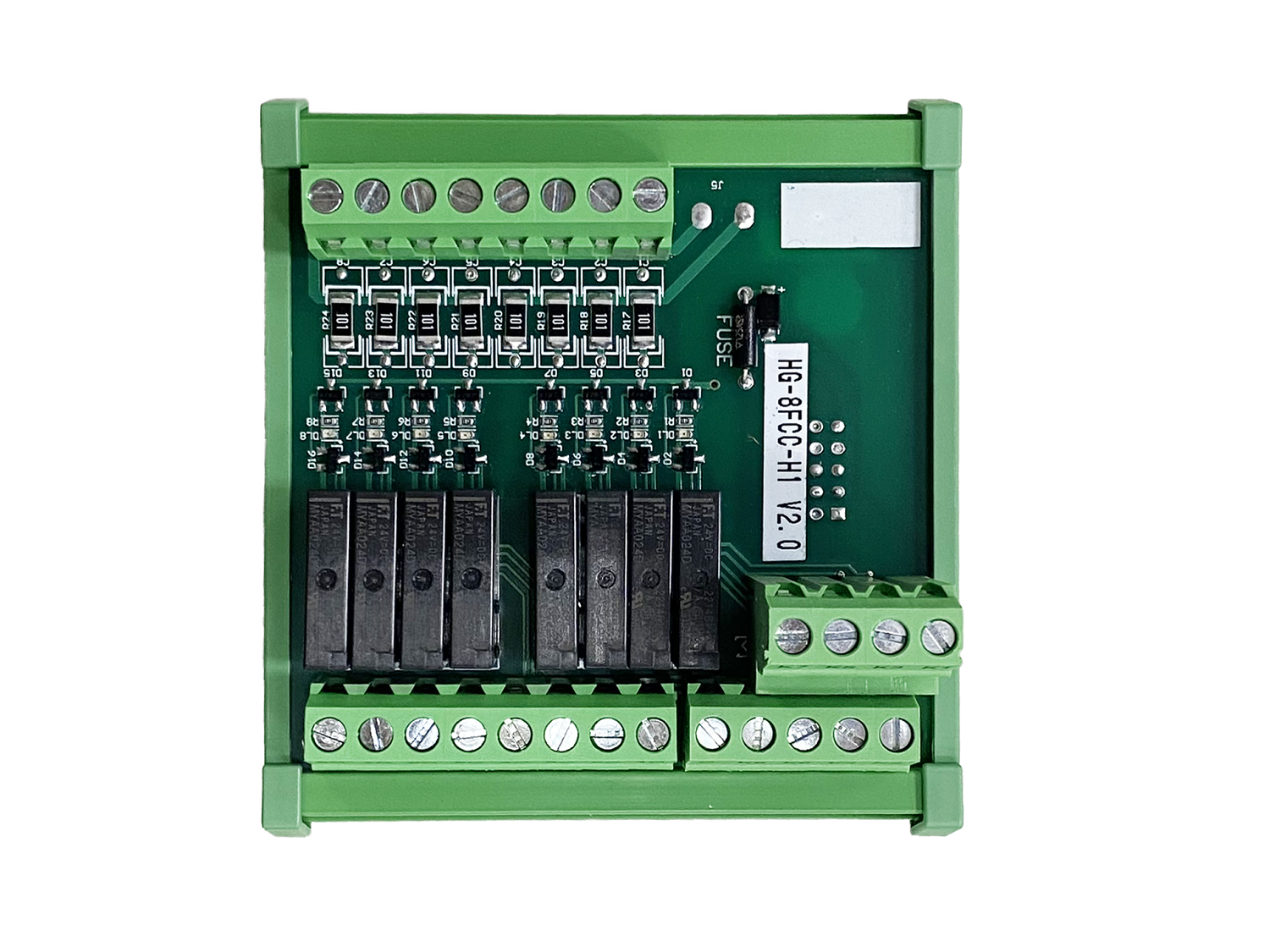

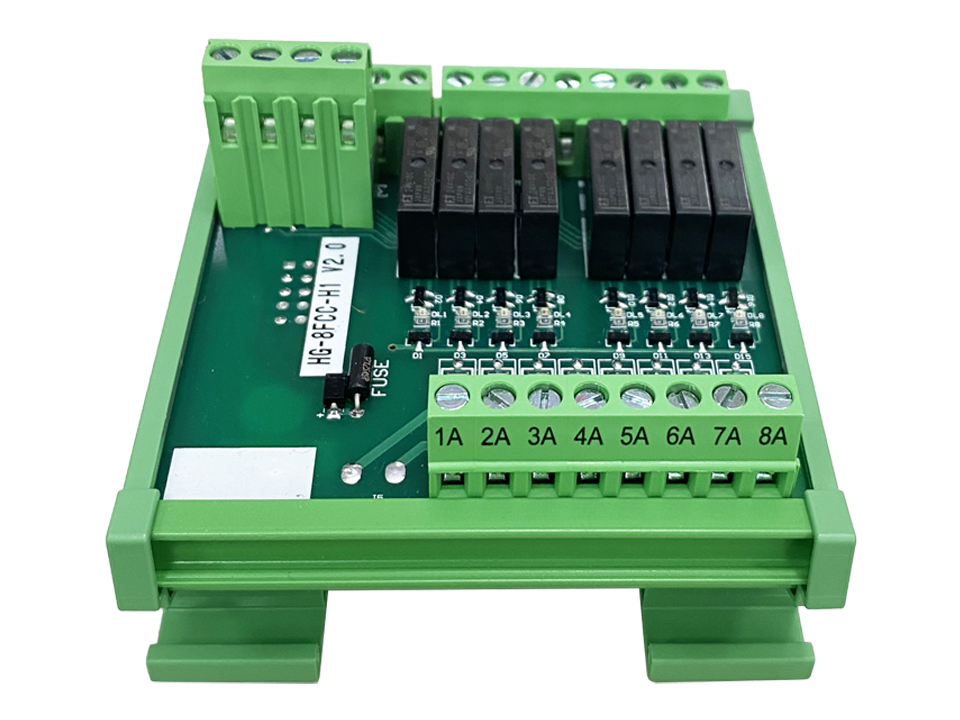

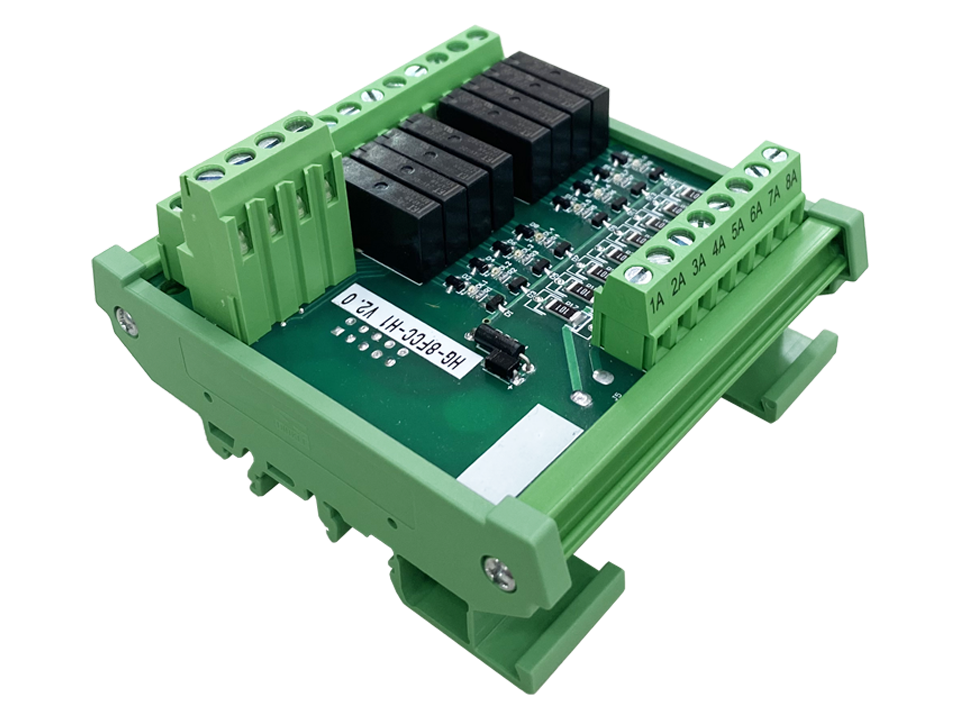

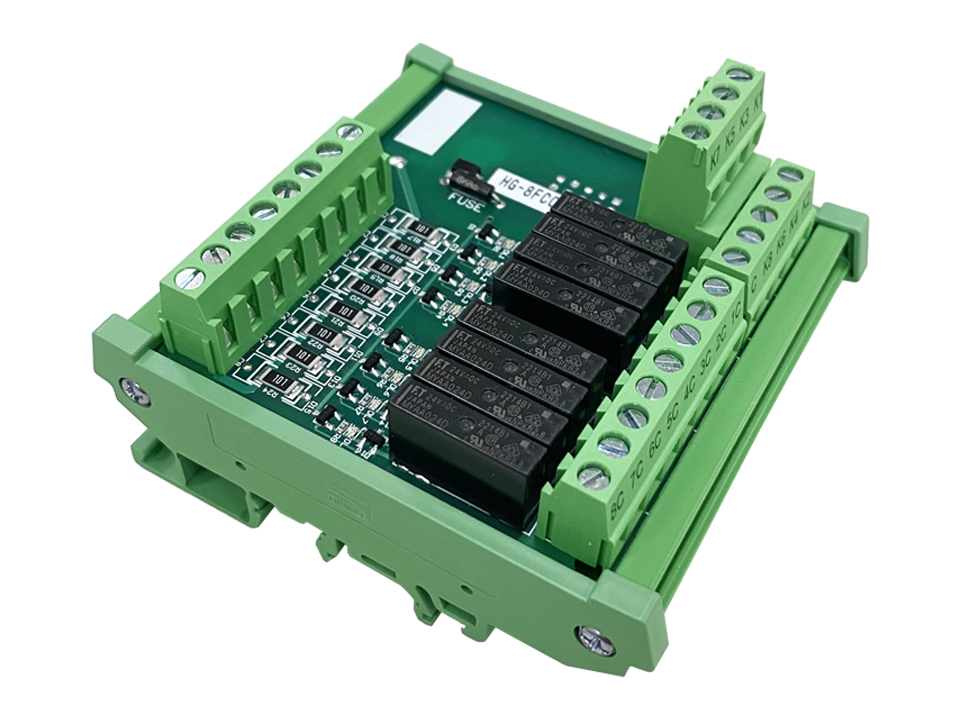

HG-8FCC-H1 V2.0
8組 單點 FUJI繼電器模組 (NPN 和 PNP共用)
模組端子：歐式端子台

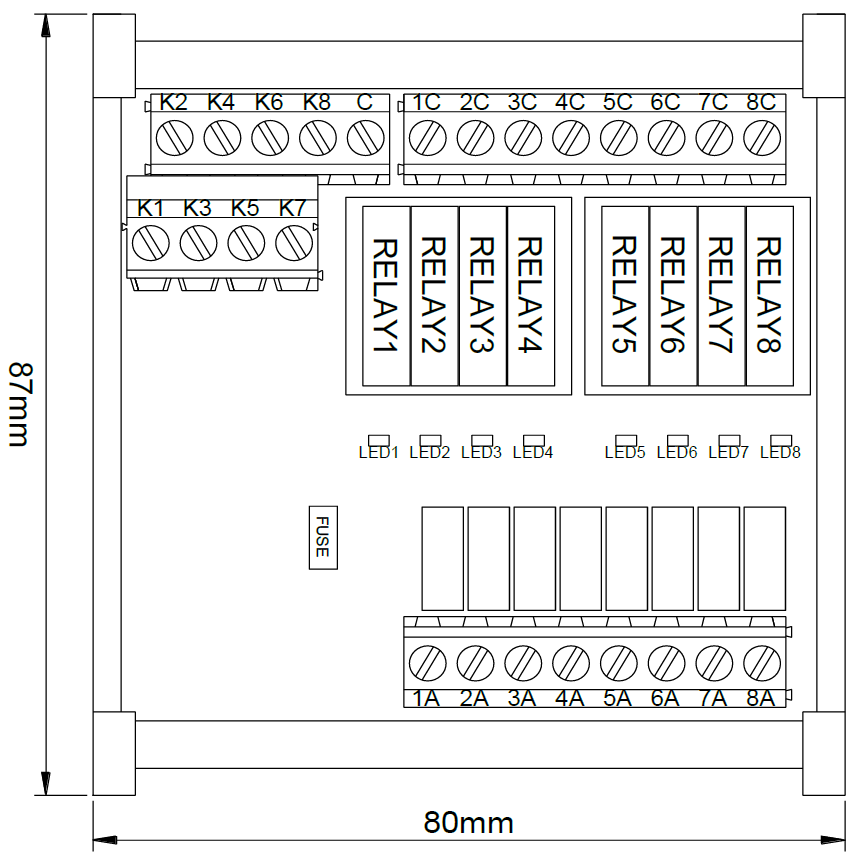

模組尺寸：87mm(長) × 80mm(寬)

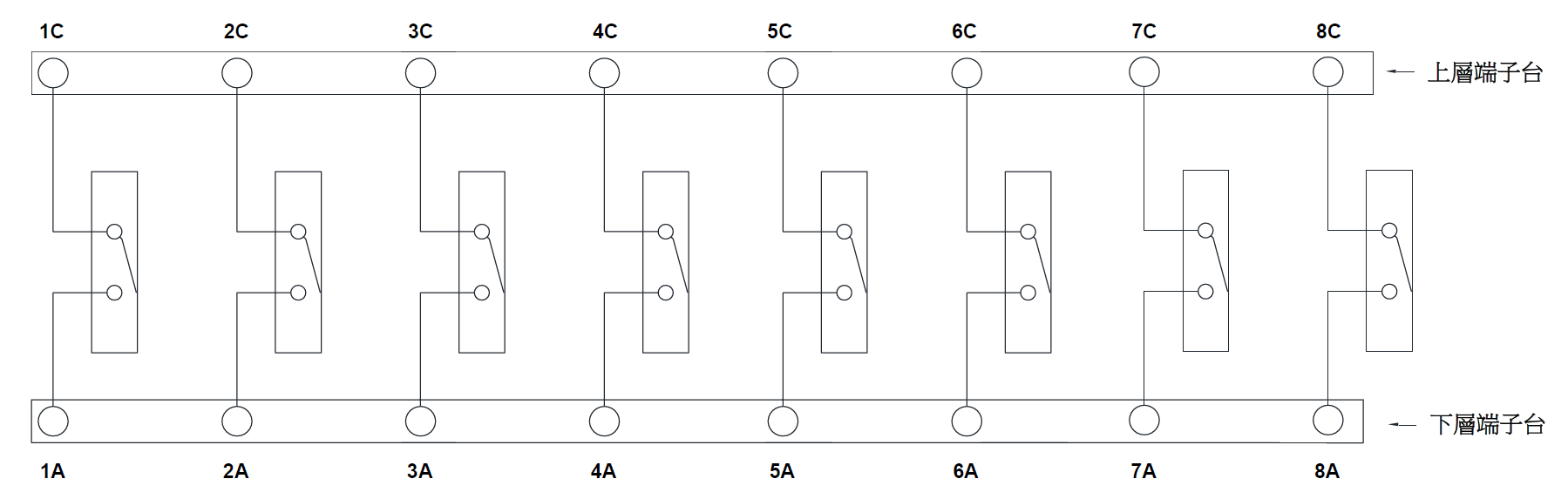

| ◆ | 此模組採用日本FUJITSU(MYAA024D)的繼電器，COIL-24VDC，接點容量5A 250VAC，本模組為單接點輸出，每組接點提供3A，250VAC額定容量，瞬間電流可達5A。 |
| ◆ | 繼電器接點機械壽命：最少2000萬次以上；電氣壽命：負載電流3A時最少10萬次以上，負載電流5A時最少5萬次以上。 |
| ◆ | 每顆繼電器皆有LED顯示方便客戶檢修，本模組繼電器直接加焊在PCB板，不提供繼電器座及繼電器直接插拔更換。 |
| ◆ | 內藏飛輪二極體並聯線圈保護控制器輸出點。 |
產品型號
產品說明
| 1. | 此模組為NPN 和 PNP共用型，若NPN模式時請將端子台C接24VDC；PNP模式時請將端子台C接0VDC。 |
| 2. | NPN模式驅動信號為0VDC，PNP模式驅動信號為24VDC，控制端K1~K8對應RELAY1~RELAY8。 |
| 3. | 每顆繼電器皆有LED顯示方便客戶檢修，本模組繼電器直接加焊在PCB板，不提供繼電器座及繼電器直接插拔更換。 |
