HG-4PCC v3.0

4組 單點 OMRON繼電器模組

模組端子:歐式端子台
模組尺寸:87mm(長) × 68mm(寬)

◆  此模組採用OMRON (G2R-1-E)的繼電器,COIL-24VDC,接點容量16A 250VAC,本模組為單接點輸出,每組接點提供5A,250VAC額定容量,瞬間電流可達16A。
◆  繼電器接點電器壽命:最少10萬次以上;機械壽命:最少2000萬次以上。
◆  內藏飛輪二極體並聯線圈保護控制器輸出點。
◆  RC火花消除迴路,提高繼電器接點的使用壽命。
產品詢價
產品說明
1.  本模組為NPN 和 PNP共用型,端子台COM接24VDC為NPN,端子台COM 接0VDC為PNP。
2.  NPN模式驅動信號為0VDC,PNP模式驅動信號為24VDC,控制端K1~K4對應RELAY1~RELAY4。
3.  內藏飛輪二極體並聯線圈保護控制器輸出點
4.  RC迴路可有效抑制外部電感性負載接點斷開所產生的火花,提高繼電器接點的使用壽命,若為電阻性負載可不接。(接線方式如電路圖所示)
5.  每顆繼電器皆有LED顯示,及附有繼電器座方便客戶檢修更換。
共通規格

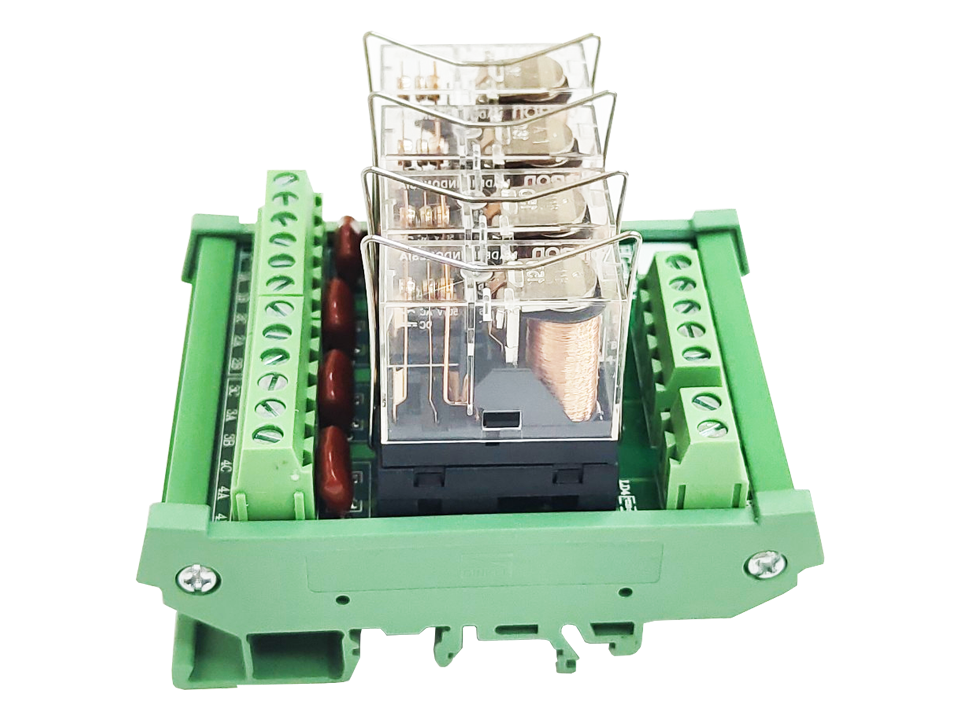

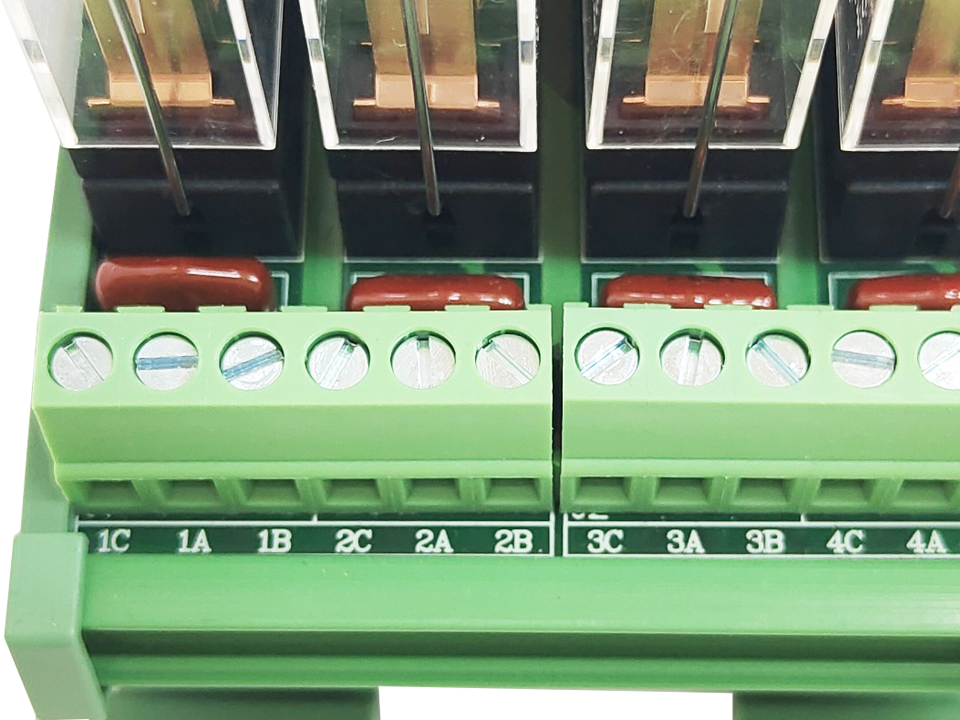

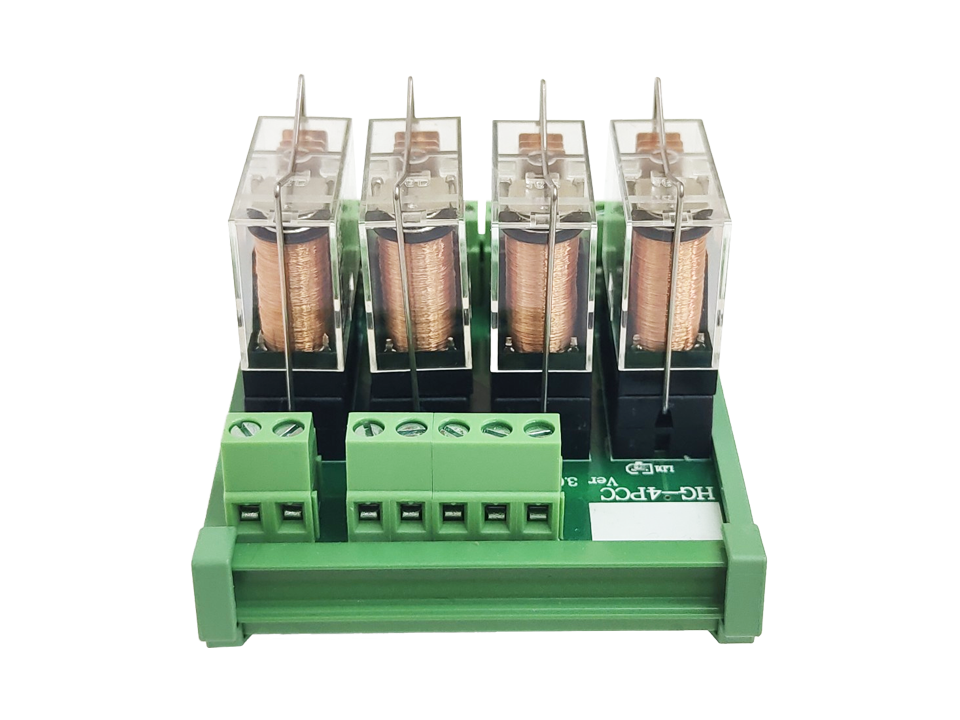

產品の各種角度▼▼▼

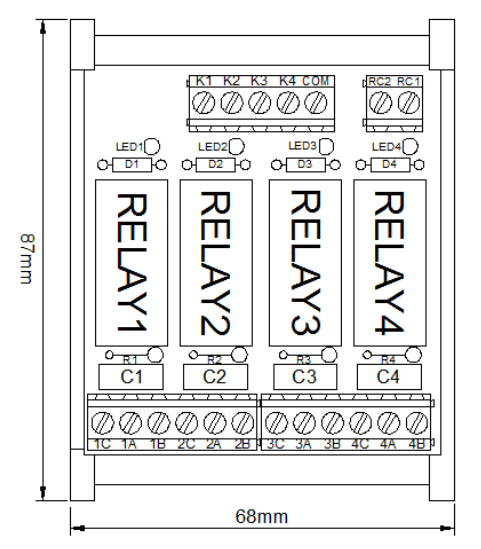

  配置圖

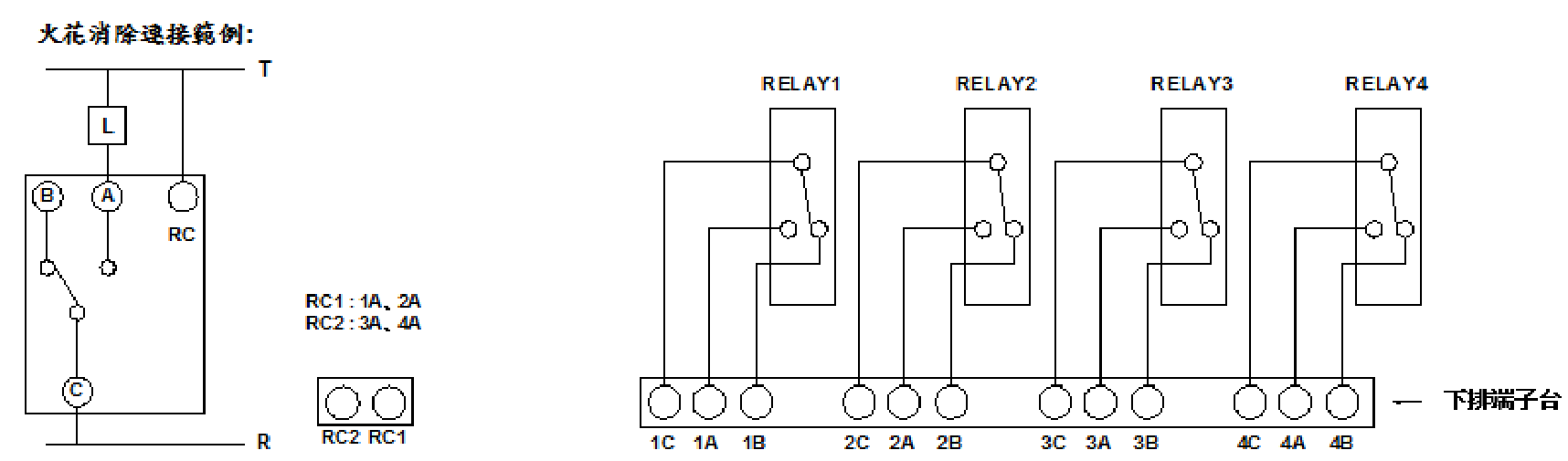

  電路圖
電路圖中
A 所代表的為A接點端子。
B 所代表的為B接點端子。
C 所代表的為C共點端子。
K 所代表的為控制端子。
P 所代表的為24VDC電源端子。
RC 所表示的為火花消除器端子。
