產品目錄

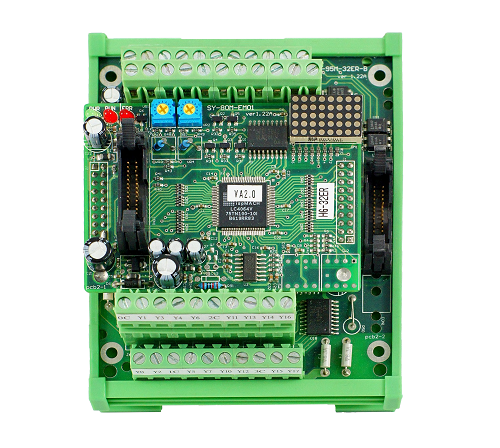

HG-32ER
擴充專用I/O模組
16 IN /16 OUT
繼電器輸出
模組端子：歐式端子台
模組尺寸：122mm(長) × 95mm(寬)
| ◆ | 此為HG-32MR(T) I/O擴充專用模組，內建16IN／16OUT。 |
| ◆ | 自動安排I/O位置，可連續擴充5組。 |
產品型號
產品說明
| 1. | 額定電壓 24VDC (+20%~-20%)，額定電流1A。 |
| 2. | 請將V+ 接點連接24VDC，GND接點連接0VDC。 |
| 3. | 為16 IN / 16 OUT擴充模組，適用於與HG-32MR(T)搭配使用。 |
| 4. | 此模組為HG-32MR(T) I/O擴充用，模組不提供RS485通訊功能，接線不需要接DA-與DA+。 |
| 5. | 此擴充板擴充連接時，主機會自動安排I/O位置，可連續擴充5組。 |
共通規格
|

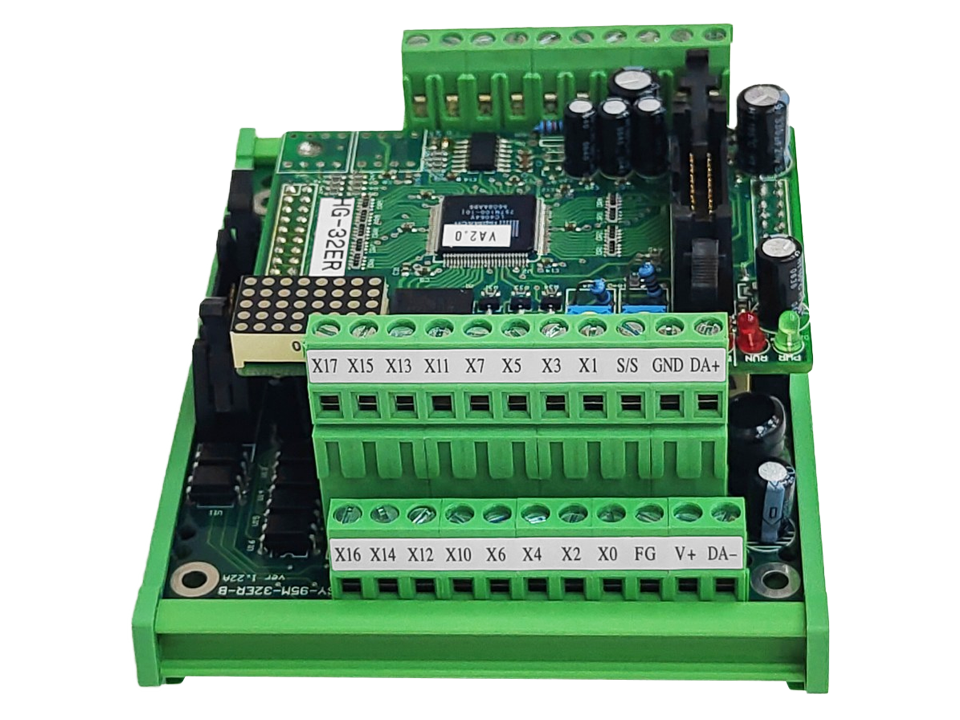

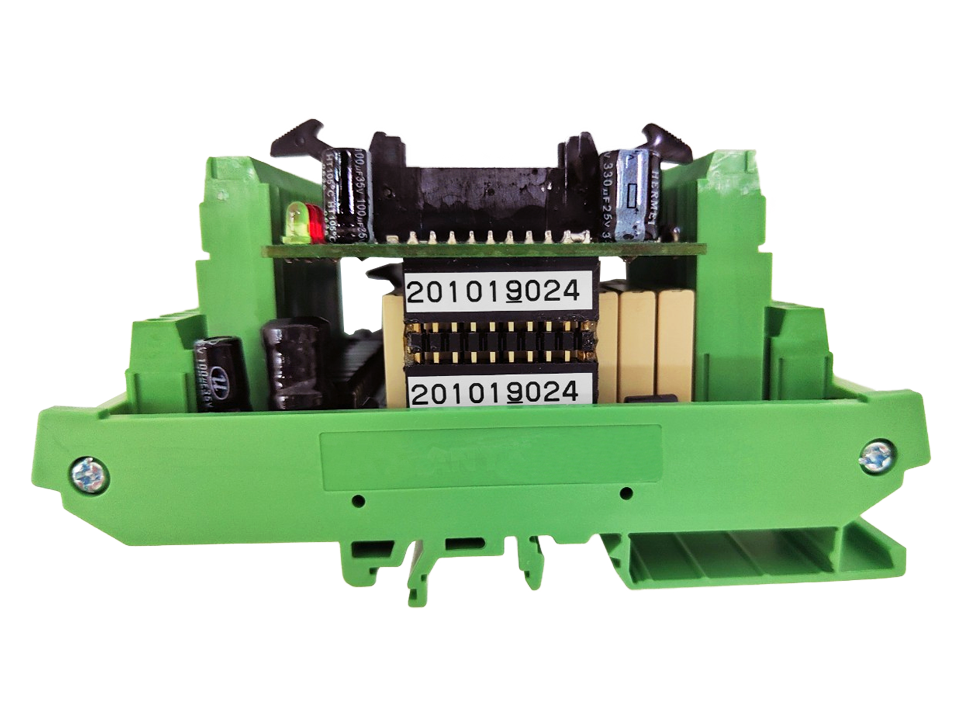

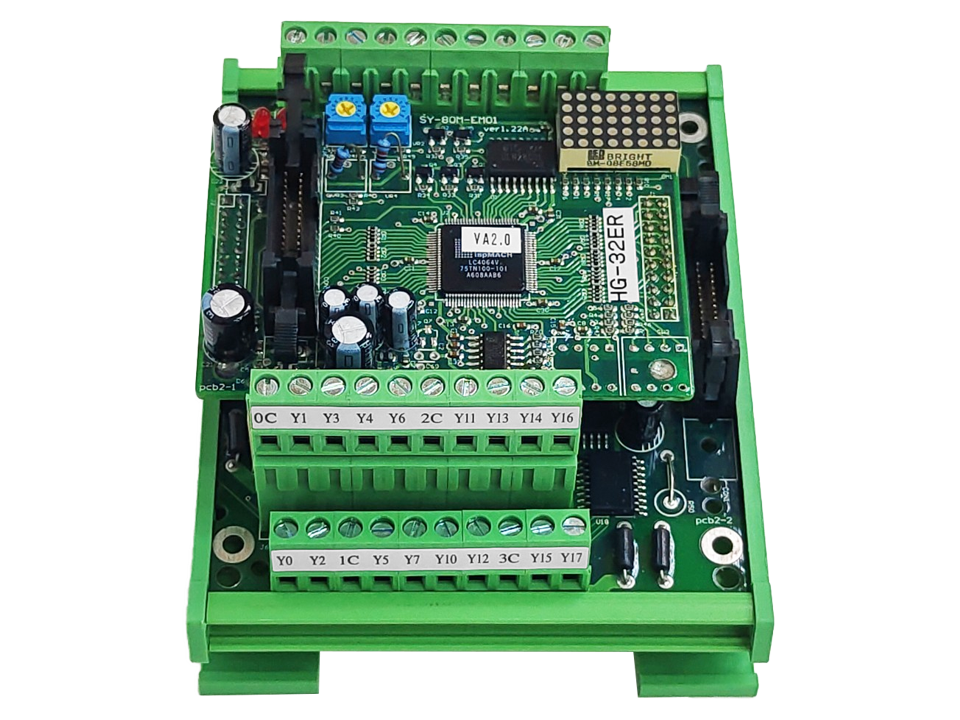

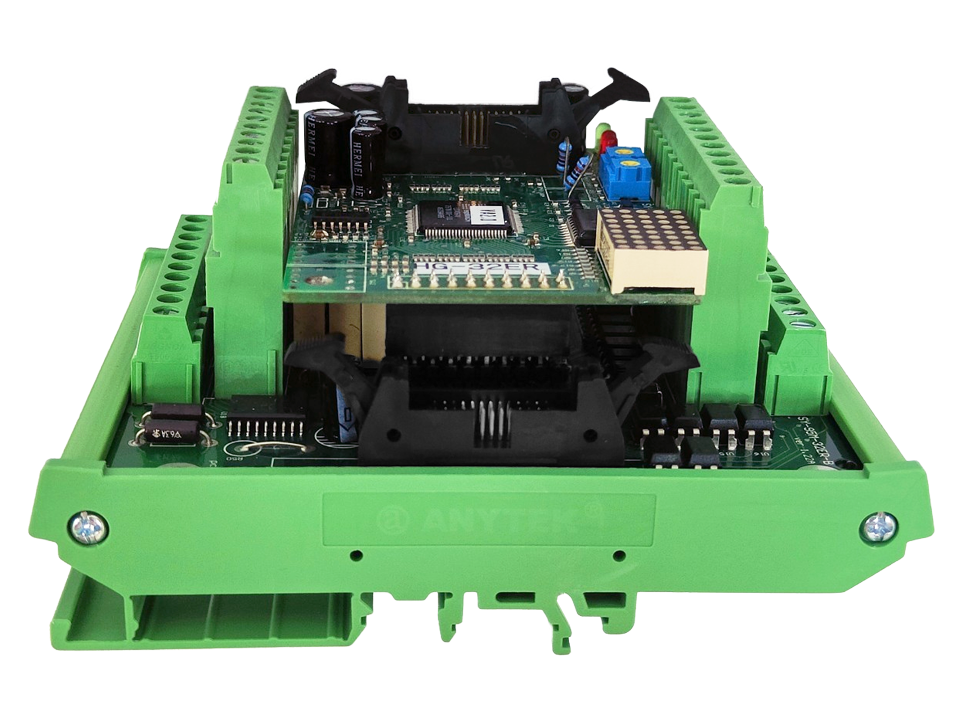

產品の各種角度▼▼▼   |
  |
|
|
|
|
| 項 目 | 規 格 | |
| 輸入電源 | 額定連續操作條件 | 電壓：24VDC ±/-20％ |
| 電流：1A | ||
| 逆向加壓保護 | ||
| INPUT | 額定連續操作條件 | NPN mode：0VDC,-8mA |
| PNP mode：24VDC,8mA | ||
| OUTPUT | 額定連續操作條件 | HG-32MR Relay mode：250VAC 2A/ 30VDC 2A |
| HG-32MT Transister mode：30VDC 0.2A | ||
| 使用環境條件 | 溫度：0~65℃ | |
| 濕度：<80％ | ||
| 大氣壓力：1kg/c㎡ +/-10％ | ||
| 振動：x / y / z軸 +/- 0.2kg | ||
| 組裝方式 | 不提供熱插拔功能 | |
| 不提供客戶自行組裝功能 | ||
