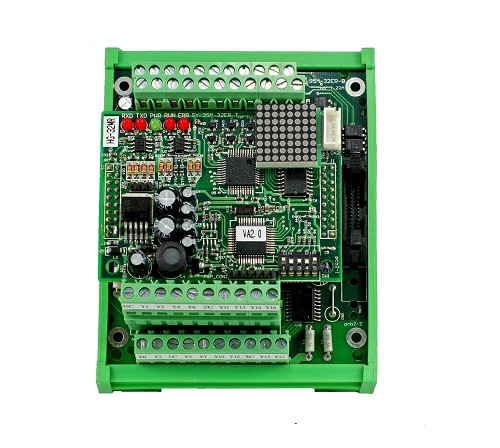

HG-32MR-485
遠端I/O模組16 IN /16 OUT
繼電器輸出 (含RS-485通訊)
模組端子：歐式端子台
模組尺寸：122mm(長) × 95mm(寬)
通訊模式：FX N to N
| ◆ | 為16 IN / 16 OUT遠端I/O擴充模組適用於(三菱FX、士林AX、國際FP-X)PLC搭配使用。 |
| ◆ | 可將固定且不常變動的程式直接燒入PIC晶片中當16IN／16OUT PLC使用。 |
| ◆ | 可搭配擴充模組，增加I/O點數。 |
| ◆ | 實際連線(測試)影片：https://youtu.be/4CX1zHcMrSk |
產品說明
| 1. | 額定電壓 24VDC (+20%~-20%)，額定電流1A。 |
| 2. | 請將V+ 接點連接24VDC，GND接點連接0VDC。 |
| 3. | 本模組版本2 ( VA 2.0 ) 搭配三菱FX系列PLC，為N to N通訊協定格式參考附件( VA 2.0 )之使用說明。 |
| 4. | 內建110Ω 與 330Ω之終端電阻，可與設備之終端電阻搭配使用。 將J4短路1-2 PIN時終端電阻為 330Ω，短路2-3PIN時終端電阻為 110Ω。 (請參考腳位定義圖) |
共通規格
|
|
|
|
| 項 目 | 規 格 | |
| 輸入電源 | 額定連續操作條件 | 電壓：24VDC ±/-20％ |
| 電流：1A | ||
| 逆向加壓保護 | ||
| INPUT | 額定連續操作條件 | NPN mode：0VDC,-8mA |
| PNP mode：24VDC,8mA | ||
| OUTPUT | 額定連續操作條件 | HG-32MR Relay mode：250VAC 2A/ 30VDC 2A |
| HG-32MT Transister mode：30VDC 0.2A | ||
| 通訊規格 | Baud rate：38400 bps | |
| 電氣規格：TIA/EIA485 | ||
| 通訊協定：三菱FX系列－N TO N NET | ||
| 使用環境條件 | 溫度：0~65℃ | |
| 濕度：<80％ | ||
| 大氣壓力：1kg/c㎡ +/-10％ | ||
| 振動：x / y / z軸 +/- 0.2kg | ||
| 組裝方式 | 不提供熱插拔功能 | |
| 不提供客戶自行組裝功能 | ||
| 程式下載 | 提供客製化程式下載服務 | |
