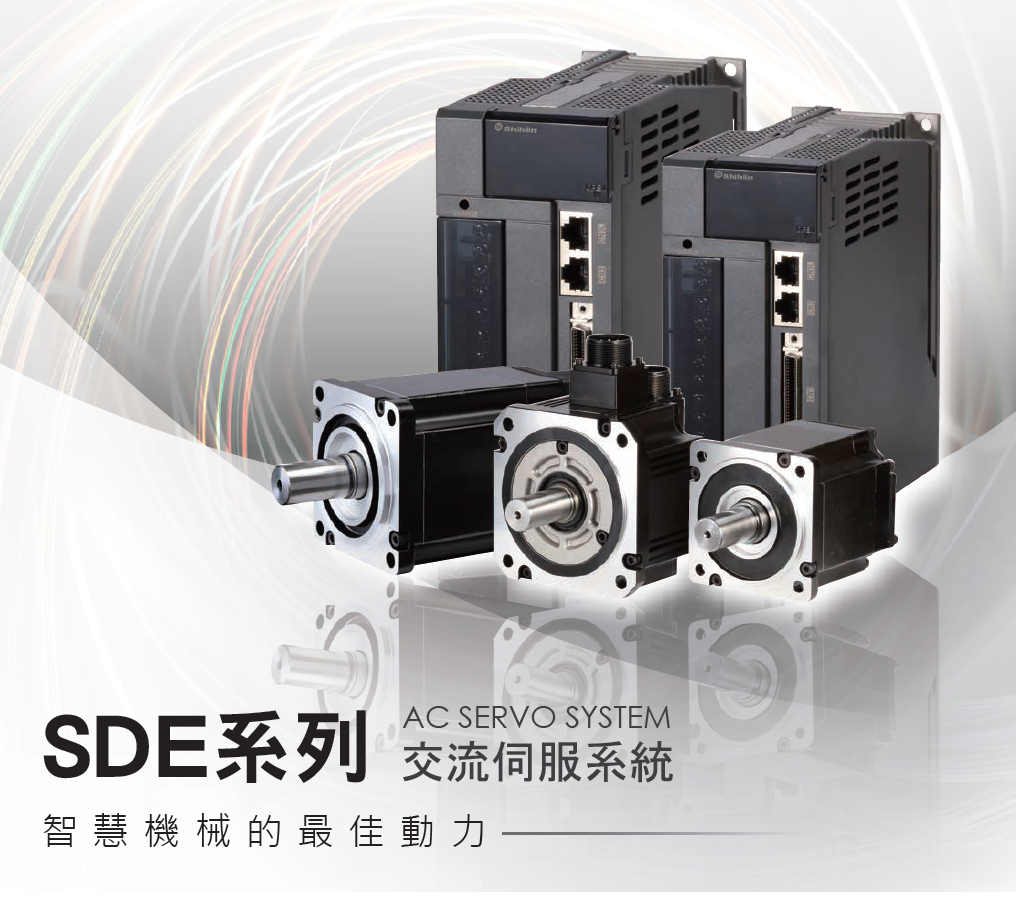

SDE
|
高機能交流伺服系統(SDE系列 50W~3KW) |
|||
| 特色說明： | |||
| 1. | 採用22-bit編碼器。 | ||
| 2. | 速度響應頻寬1.2kHz。 | ||
| 3. | 優異的Auto-tuning功能。 | ||
| 4. | 自動高、低頻共振抑制功能。 | ||
| 5. | 絕對位置機能對應。 | ||
| 6. | 高靈活性的內部位置模式(單軸內藏)。 | ||
| 7. | 人性化伺服操作軟體。 | ||
| 8. | 通過嚴格的UL/CE認證。 | ||

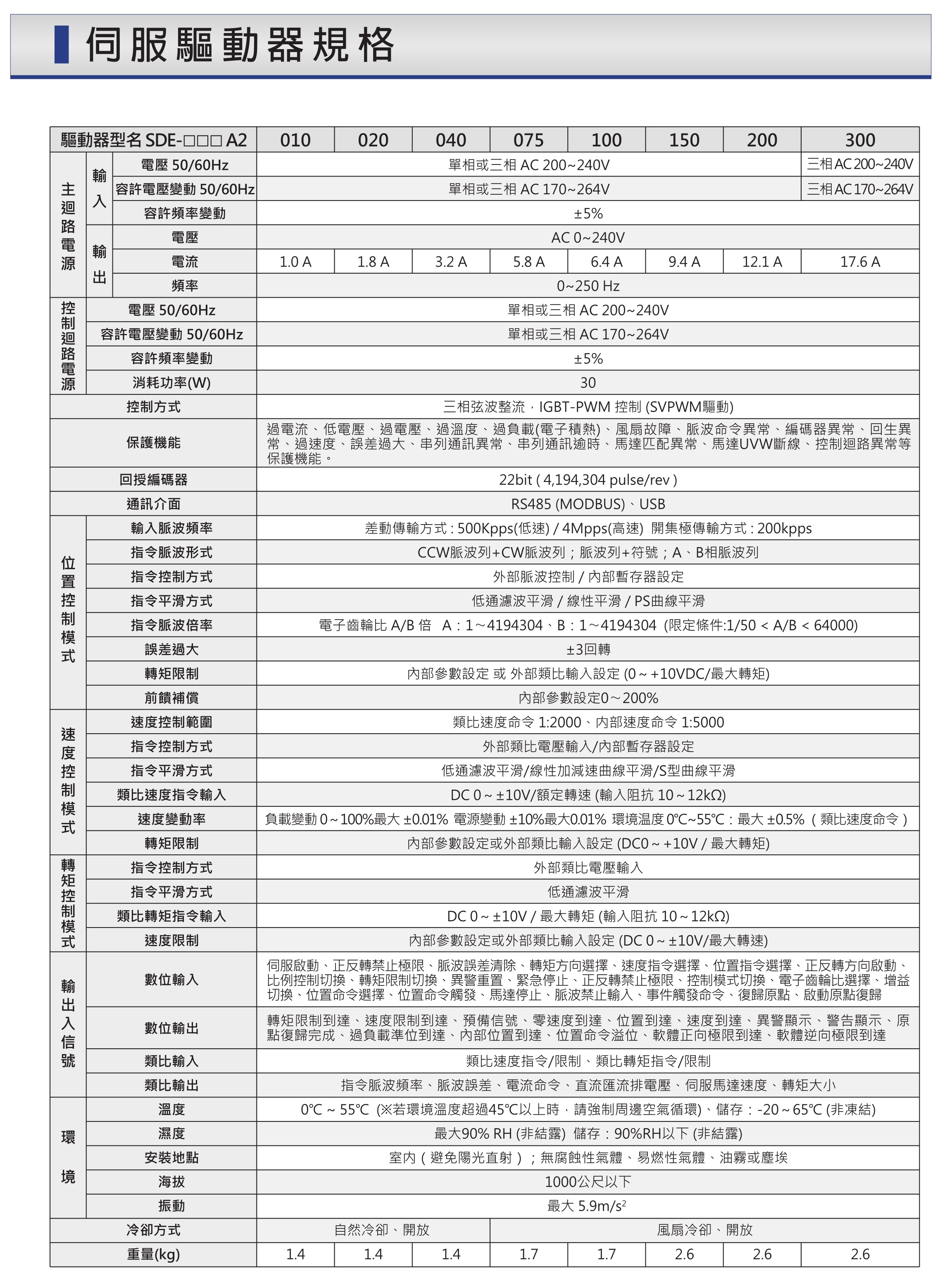

共通規格

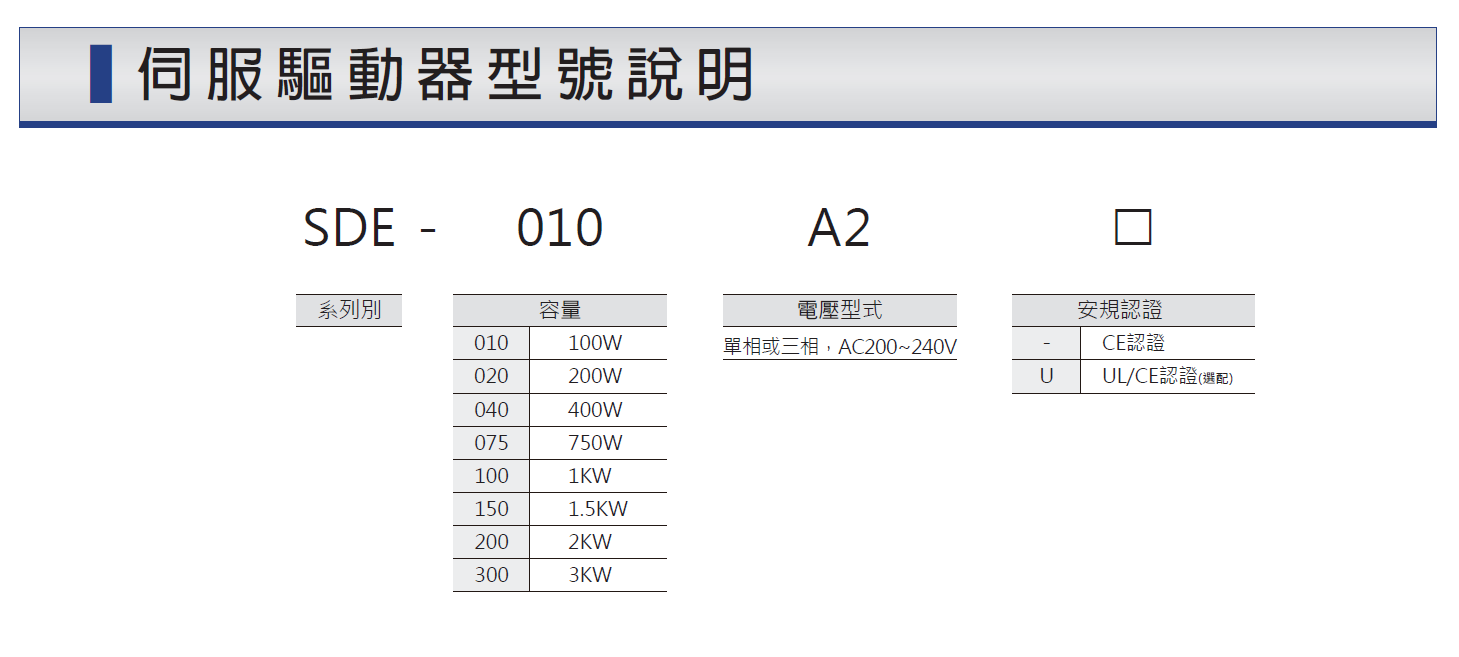

◎SDE-__A2系列（200V泛用型介面）
| 型號 | 額定輸出 | 主回路電源 | 備註 |
| SDE-010A2 | 100W | 單相或三相AC200~240V | ※ 外型尺寸 2D-CAD圖檔 3D-CAD圖檔 請點擊聯絡我們 馬上提供給您，謝謝。 |
| SDE-020A2 | 200W | 單相或三相AC200~240V | |
| SDE-040A2 | 400W | 單相或三相AC200~240V | |
| SDE-075A2 | 750W | 單相或三相AC200~240V | |
| SDE-100A2 | 1KW | 單相或三相AC200~240V | |
| SDE-150A2 | 1.2kW | 單相或三相AC200~240V | |
| SDE-200A2 | 2KW | 單相或三相AC200~240V | |
| SDE-300A2 | 3KW | 三相AC200~240V |
連結： SME-L_30系列、SME-L_20系列、SME-M_20系列。

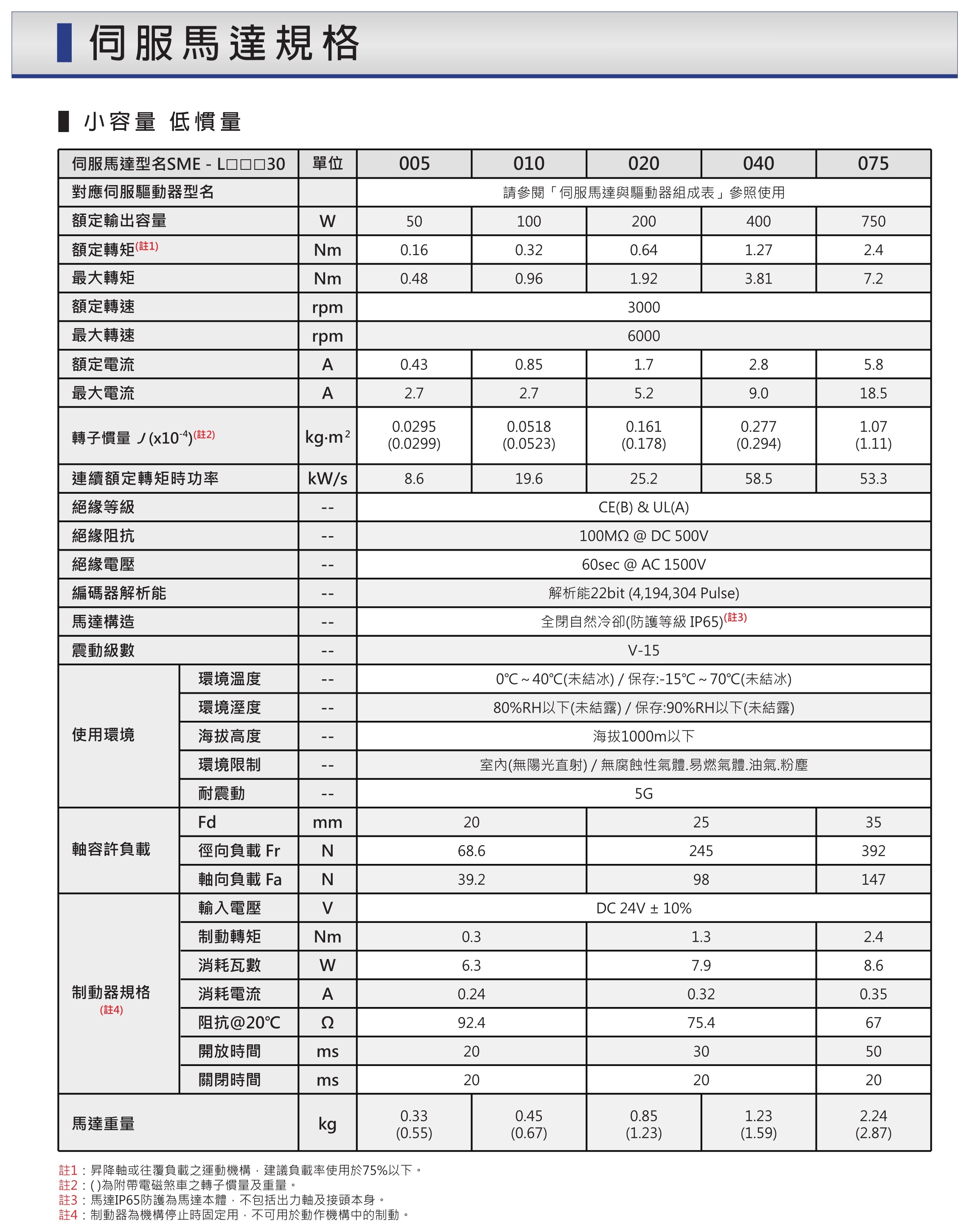

◎SME-L_ _ _30SAA[註1]系列（低慣性、小容量，最大轉速：6000rpm）
| 型號 | 額定輸出 | 額定轉速 | 備註 | |
| SME-L_ _ _30 | SME-L00530 | 50W | 3000rpm | ※ 外型尺寸 2D-CAD圖檔 3D-CAD圖檔 請點擊聯絡我們 馬上提供給您，謝謝。 |
| SME-L01030 | 100W | 3000rpm | ||
| SME-L02030 | 200W | 3000rpm | ||
| SME-L04030 | 400W | 3000rpm | ||
| SME-L07530 | 750W | 3000rpm | ||
連結： SME-L_30系列、SME-L_20系列、SME-M_20系列。

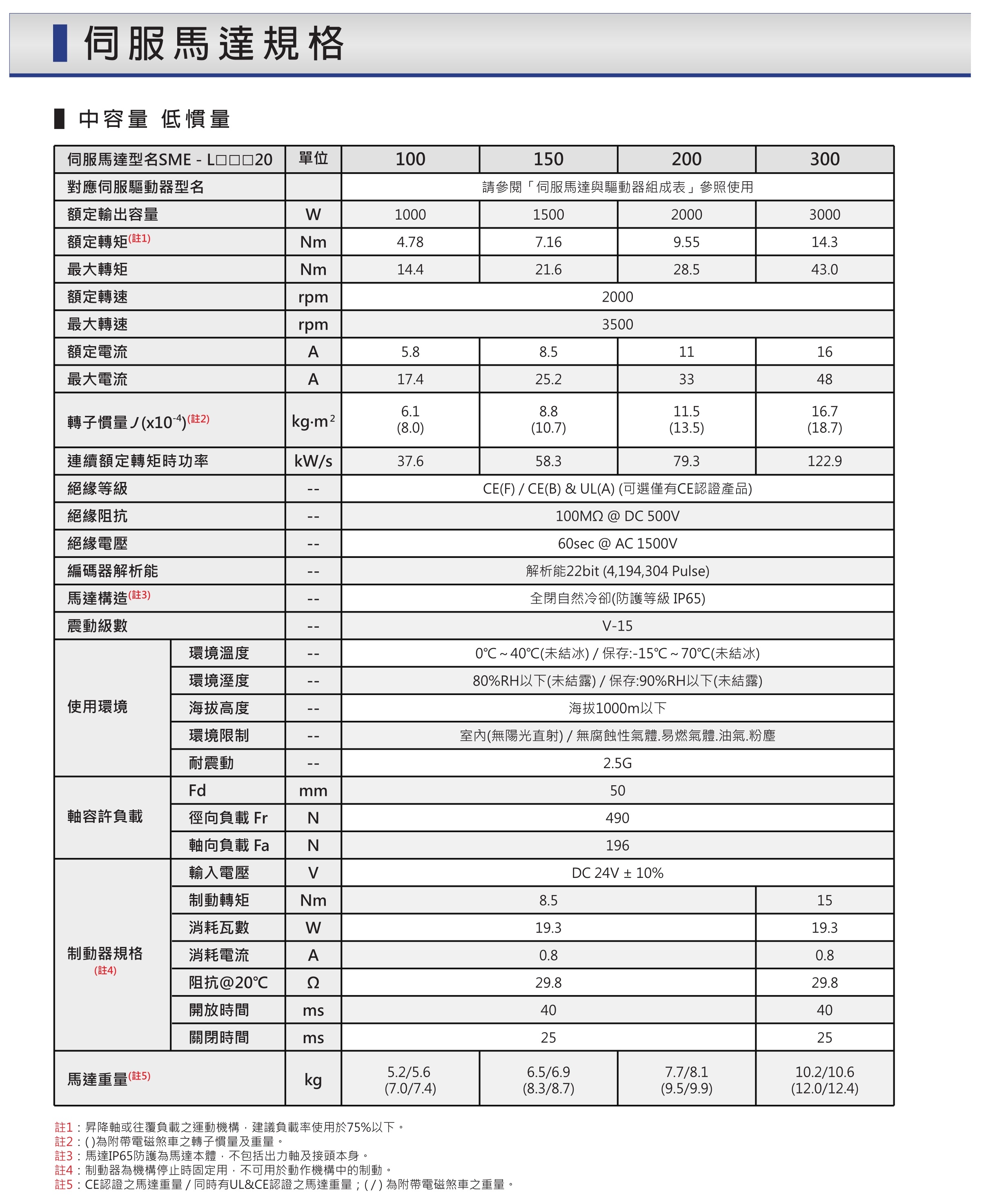

◎SME-L_ _ _20SAA[註1]系列（低慣性、中容量，最大轉速：3500rpm）
| 型號 | 額定輸出 | 額定轉速 | 備註 | |
| SME-L_ _ _20 | SME-L10020 | 1000W | 2000rpm | ※ 外型尺寸 2D-CAD圖檔 3D-CAD圖檔 請點擊聯絡我們 馬上提供給您，謝謝。 |
| SME-L15020 | 1500W | 2000rpm | ||
| SME-L20020 | 2000W | 2000rpm | ||
| SME-L30020 | 3000W | 2000rpm | ||
連結： SME-L_30系列、SME-L_20系列、SME-M_20系列。

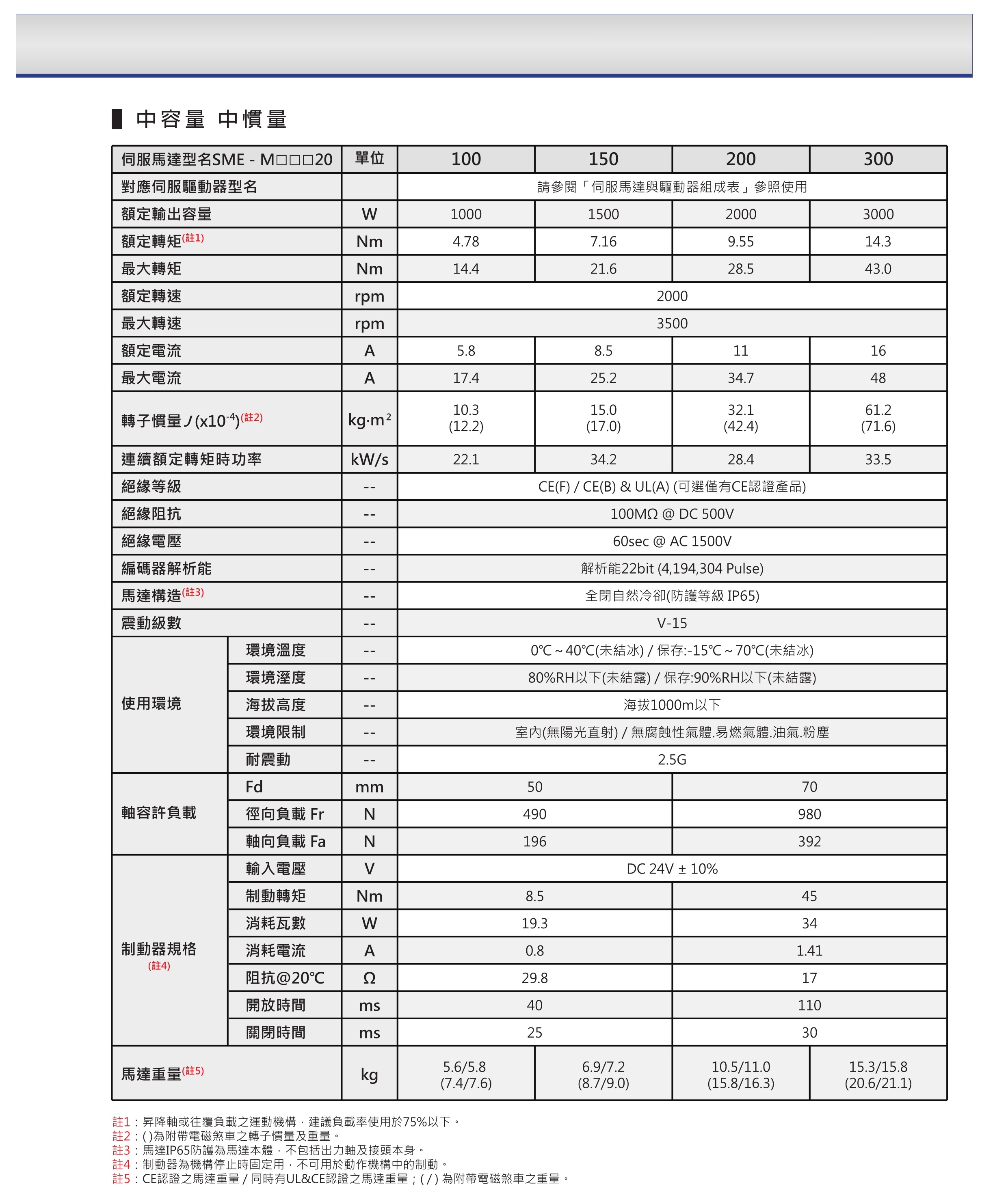

◎SME-M_ _ _20SAA[註1]系列（中慣性、中容量，最大轉速：3500rpm）
| 型號 | 額定輸出 | 額定轉速 | 備註 | |
| HSME-M_ _ _20 | SME-M10020 | 1000W | 2000rpm | ※ 外型尺寸 2D-CAD圖檔 3D-CAD圖檔 請點擊聯絡我們 馬上提供給您，謝謝。 |
| SME-M15020 | 1500W | 2000rpm | ||
| SME-M20020 | 2000W | 2000rpm | ||
| SME-M30020 | 3000W | 2000rpm | ||

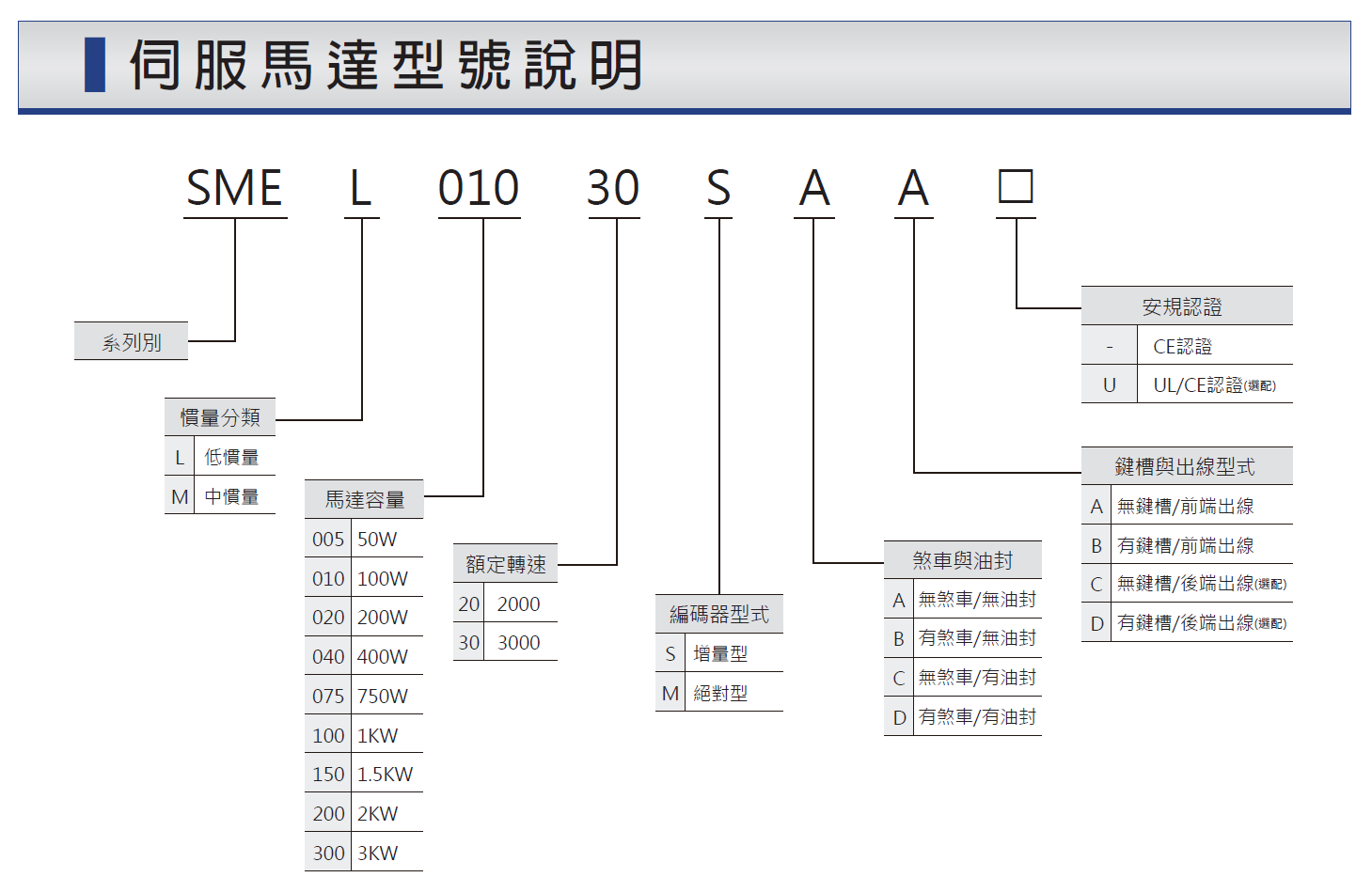

※[註1]：詳細請看→型號構成→回轉型馬達型號構成
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)

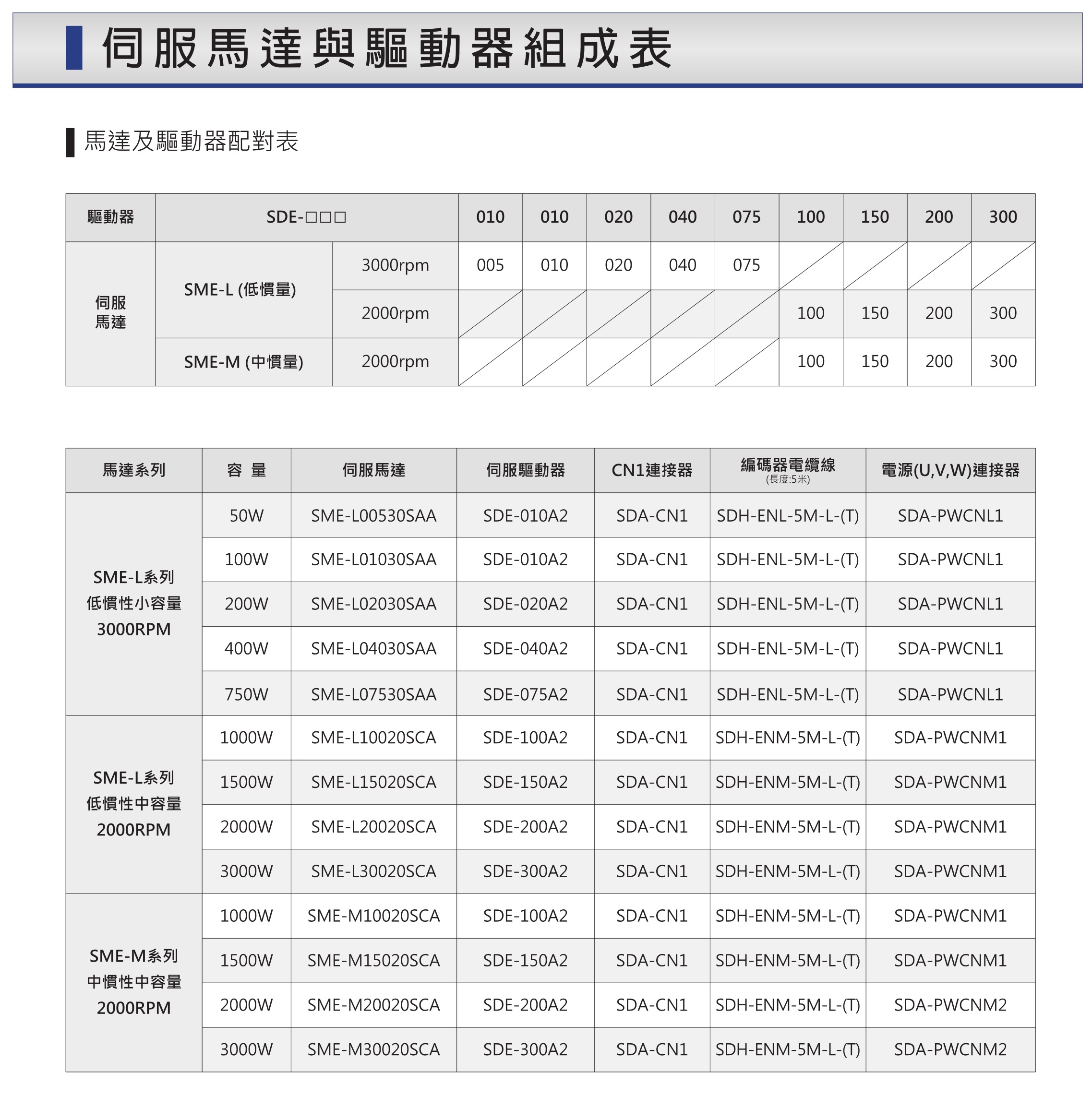

驅動及馬達 組合
.jpg)
