士林電機 > 伺服 > SDH

檔案下載

SDH

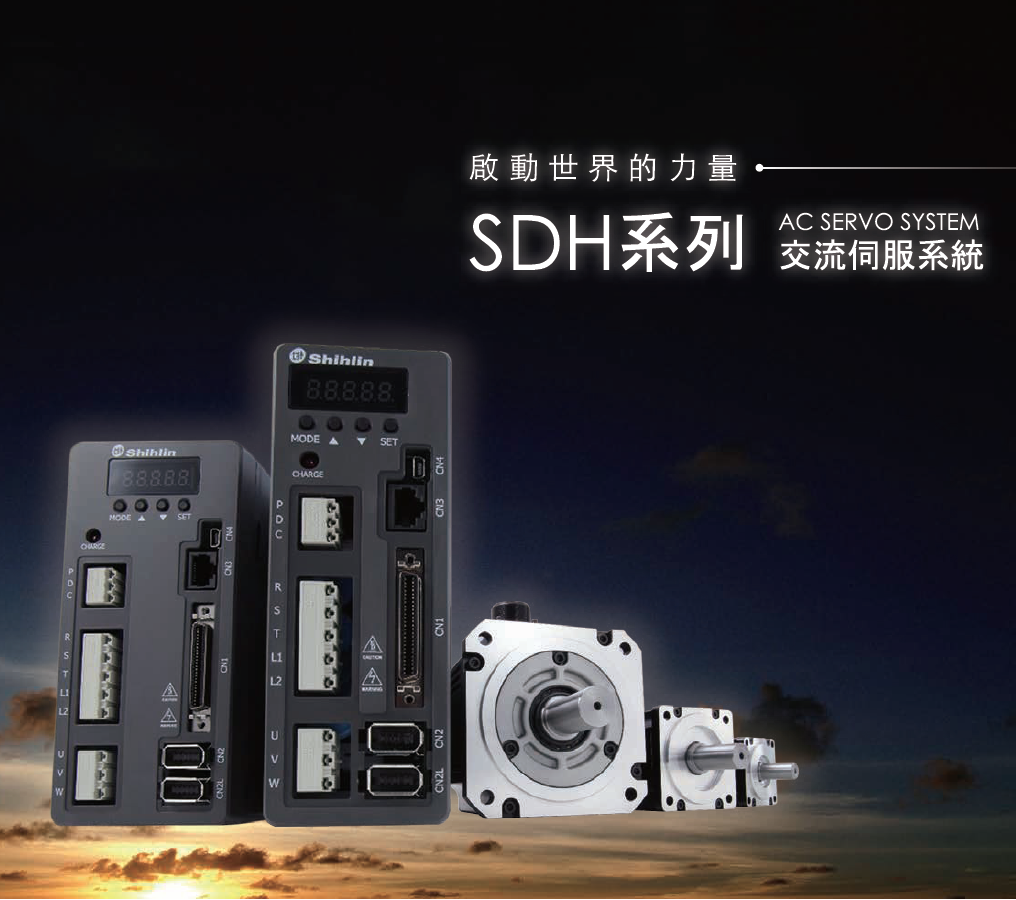

高階交流伺服系統(SDH系列 100W~7KW)
	特色說明：
		1.	採用22-bit編碼器。
		2.	速度響應頻寬1.6kHz。
		3.	優異的Auto-tuning功能，一個周期即可收斂。
		4.	自動高、低頻共振抑制功能。
		5.	雙軸同動、全閉迴路、絕對位置機能對應。
		6.	PLC機能內藏(一軸內藏)。
		7.	人性化伺服操作軟體。
		8.	通過嚴格的CE認證。

產品型號

產品詢價

型號	規格	備註
SDH	士林電機-伺服馬達 100W~7KW	請至詢價車備註『完整型號』

共通規格

連結：SDH 驅動器型號構成、SMH 馬達型號構成。

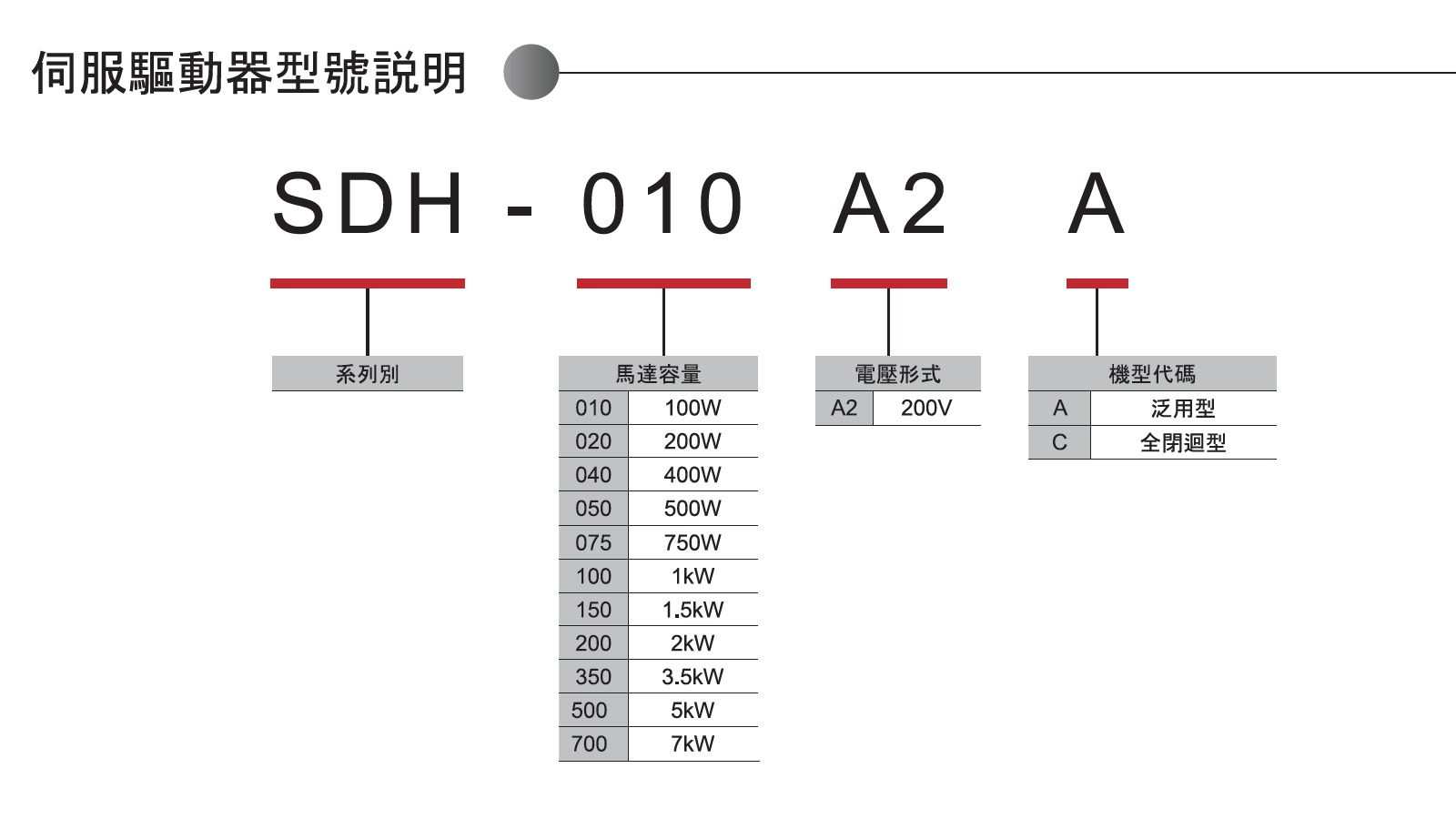

◎SDH 驅動器型號構成

連結：SDH 驅動器型號構成、SMH 馬達型號構成。

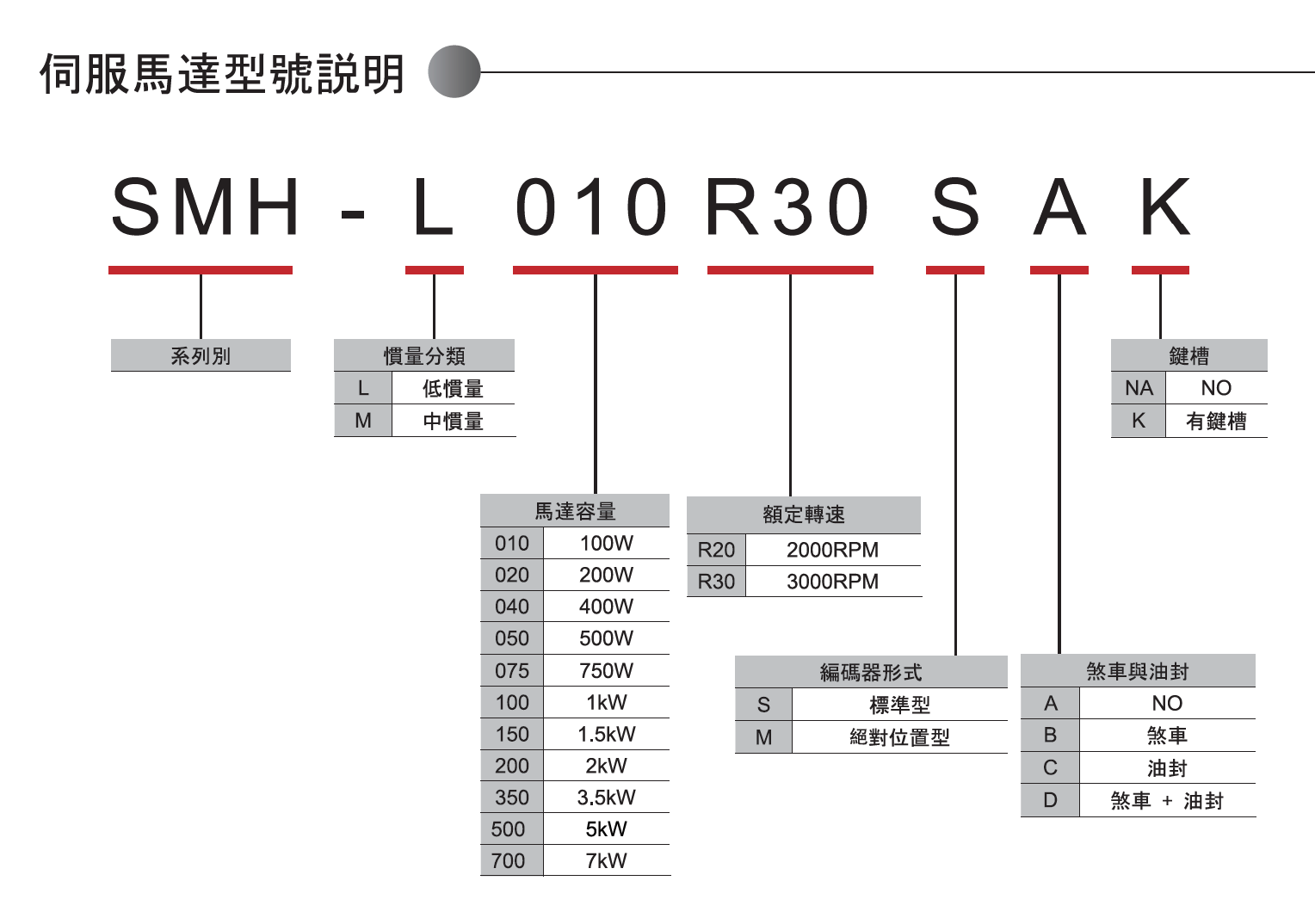

◎SMH 馬達型號構成

產品型號－伺服驅動器

◎SDH-__A2系列

型號	額定輸出	主回路電源	備註
SDH-010A2	100W	單相或三相AC200~230V	※ 外型尺寸 2D-CAD圖檔 3D-CAD圖檔請點擊聯絡我們馬上提供給您，謝謝。
SDH-020A2	200W	單相或三相AC200~230V
SDH-040A2	400W	單相或三相AC200~230V
SDH-050A2	500W	單相或三相AC200~230V
SDH-075A2	750W	單相或三相AC200~230V
SDH-100A2	1KW	三相AC200~230V
SDH-150A2	1.5kW	三相AC200~230V
SDH-200A2	2KW	三相AC200~230V
SDH-350A2	3.5KW	三相AC200~230V
SDH-500A2	5KW	三相AC200~230V
SDH-700A2	7KW	三相AC200~230V

產品型號－馬達

連結： SMH-L_R30系列、SMH-M_R20系列。

◎SMH-L_ _ _R30SAK^[註1]系列（低慣量，最大轉速：4500rpm）

型號		額定輸出	額定轉速	備註
SMH-L_ _ _30	SMH-L010R30	100W	3000rpm	※ 外型尺寸 2D-CAD圖檔 3D-CAD圖檔請點擊聯絡我們馬上提供給您，謝謝。
	SMH-L020R30	200W	3000rpm
	SMH-L040R30	400W	3000rpm
	SMH-L075R30	750W	3000rpm

※[註1]：詳細請看→型號構成→SMH馬達型號構成

連結： SMH-L_R30系列、SMH-M_R20系列。

◎SMH-M_ _ _R20SAK^[註1]系列（中慣量）

型號		額定輸出	額定轉速	備註
SMH-M_ _ _R20	SMH-M050R20	500W	2000rpm	※ 外型尺寸 2D-CAD圖檔 3D-CAD圖檔請點擊聯絡我們馬上提供給您，謝謝。
	SMH-M100R20	1KW	2000rpm
	SMH-M150R20	1.5KW	2000rpm
	SMH-M200R20	2KW	2000rpm
	SMH-M350R20	3.5KW	2000rpm
	SMH-M500R20	5KW	2000rpm
	SMH-M700R20	7KW	2000rpm

※[註1]：詳細請看→型號構成→SMH馬達型號構成

對照表

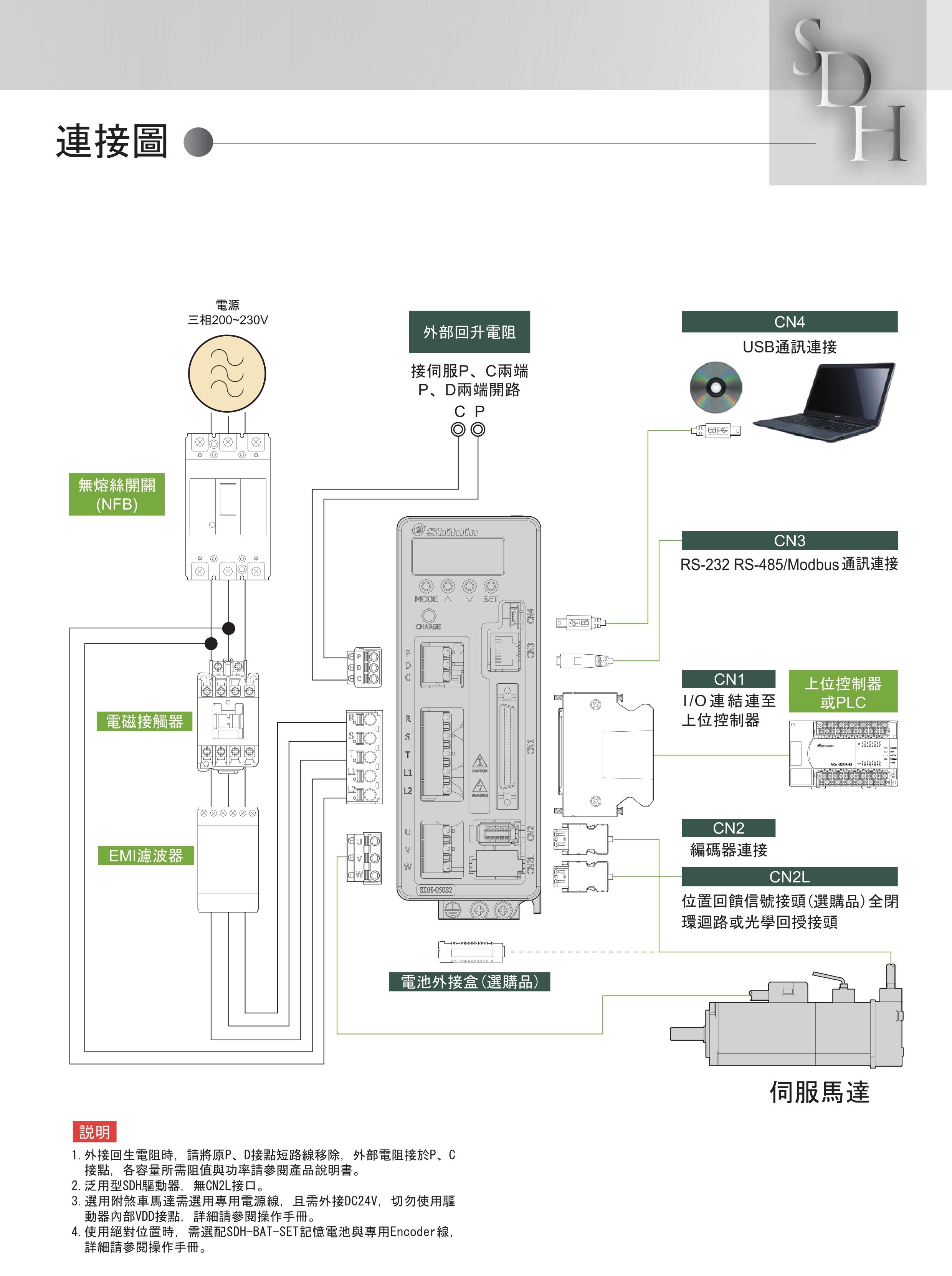

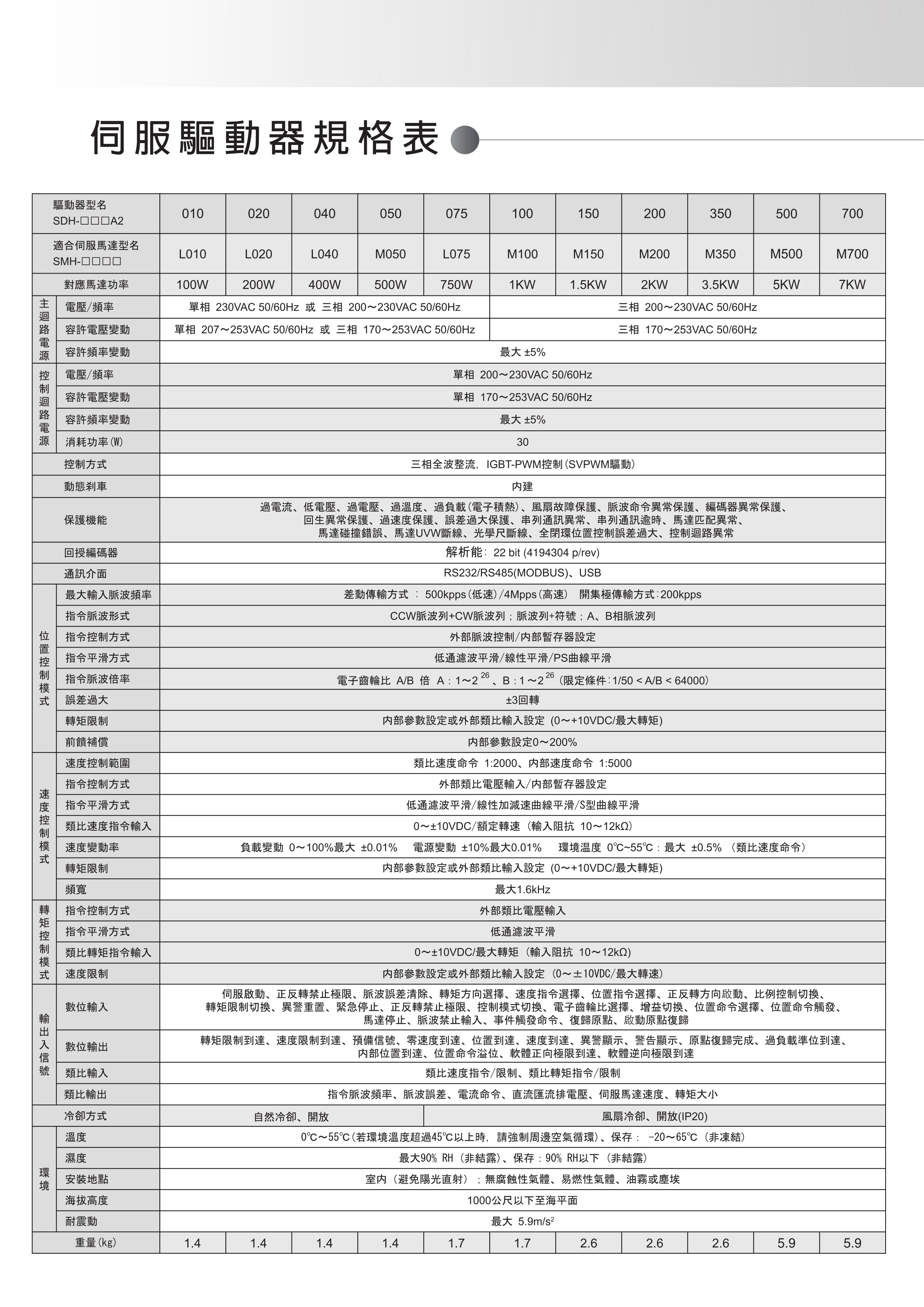

SDH-_A2連結：SDH-_A2周邊裝置連線圖、SDH-_A2型號規格表

馬達　型號規格表

SMH-L_R30連結：SMH-L_R30型號規格表

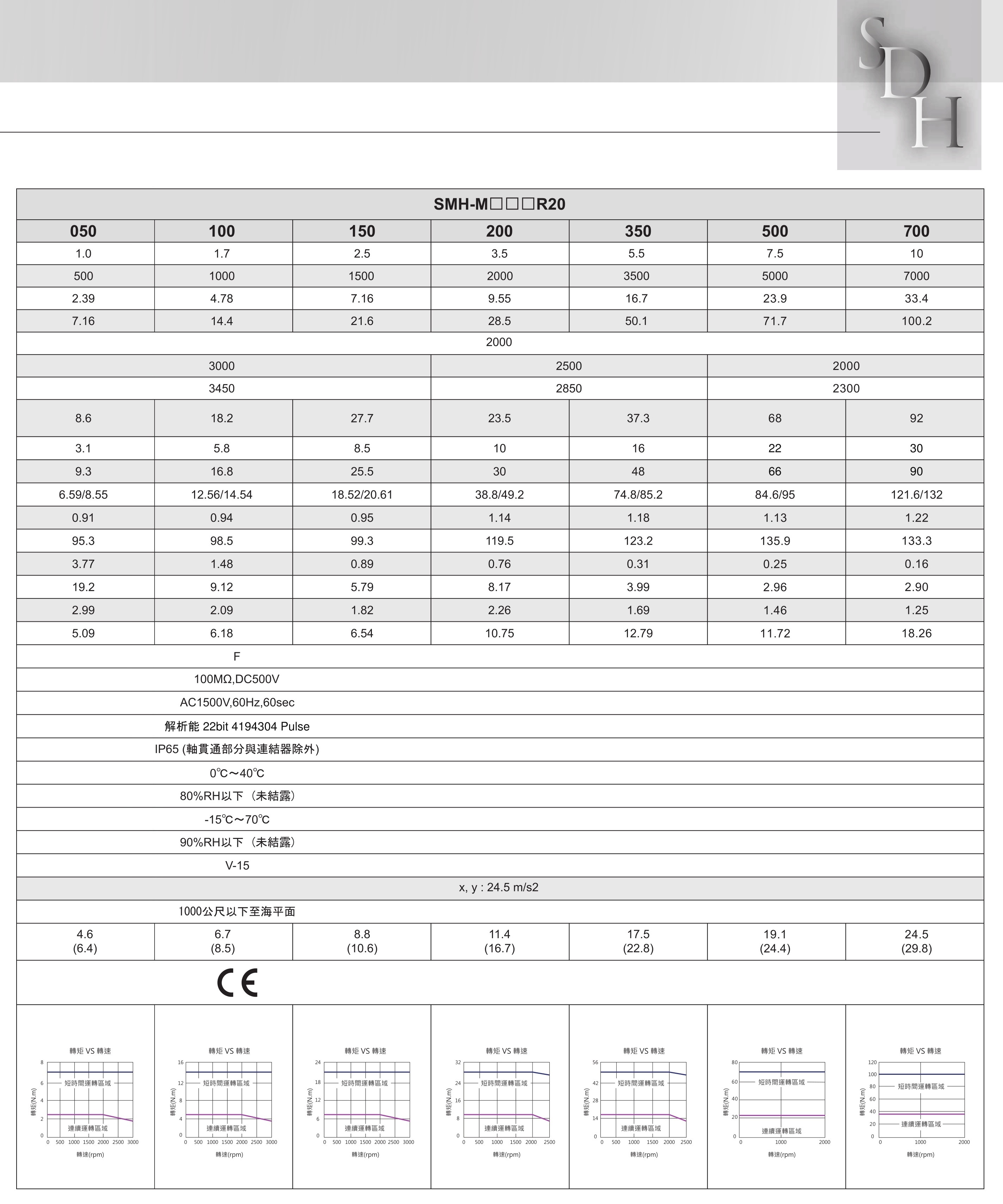

SMH-M_R20連結：SMH-M_R20型號規格表

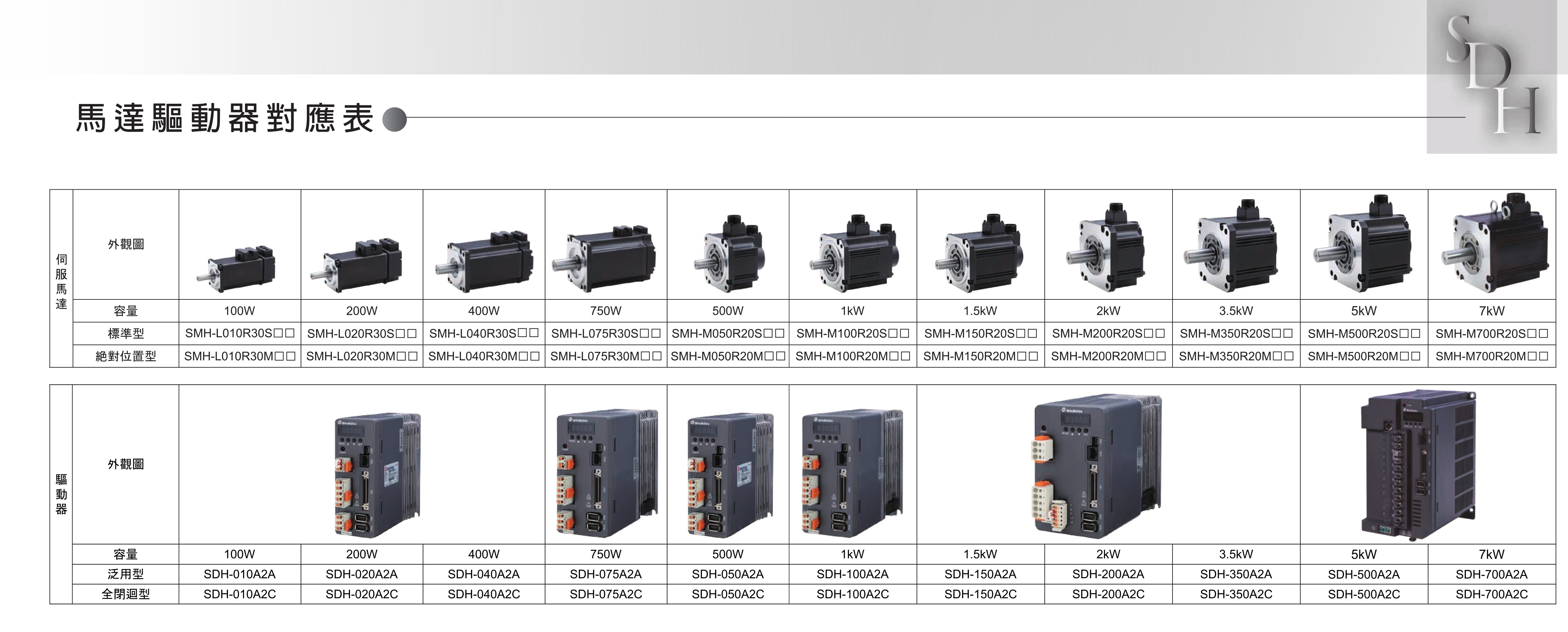

驅動及馬達組合

SDH系列 簡易參數表 及 故障警報表 ，請戳下方連結，免費下載！

→SDH 簡易參數表
→SDH 故障警報表
