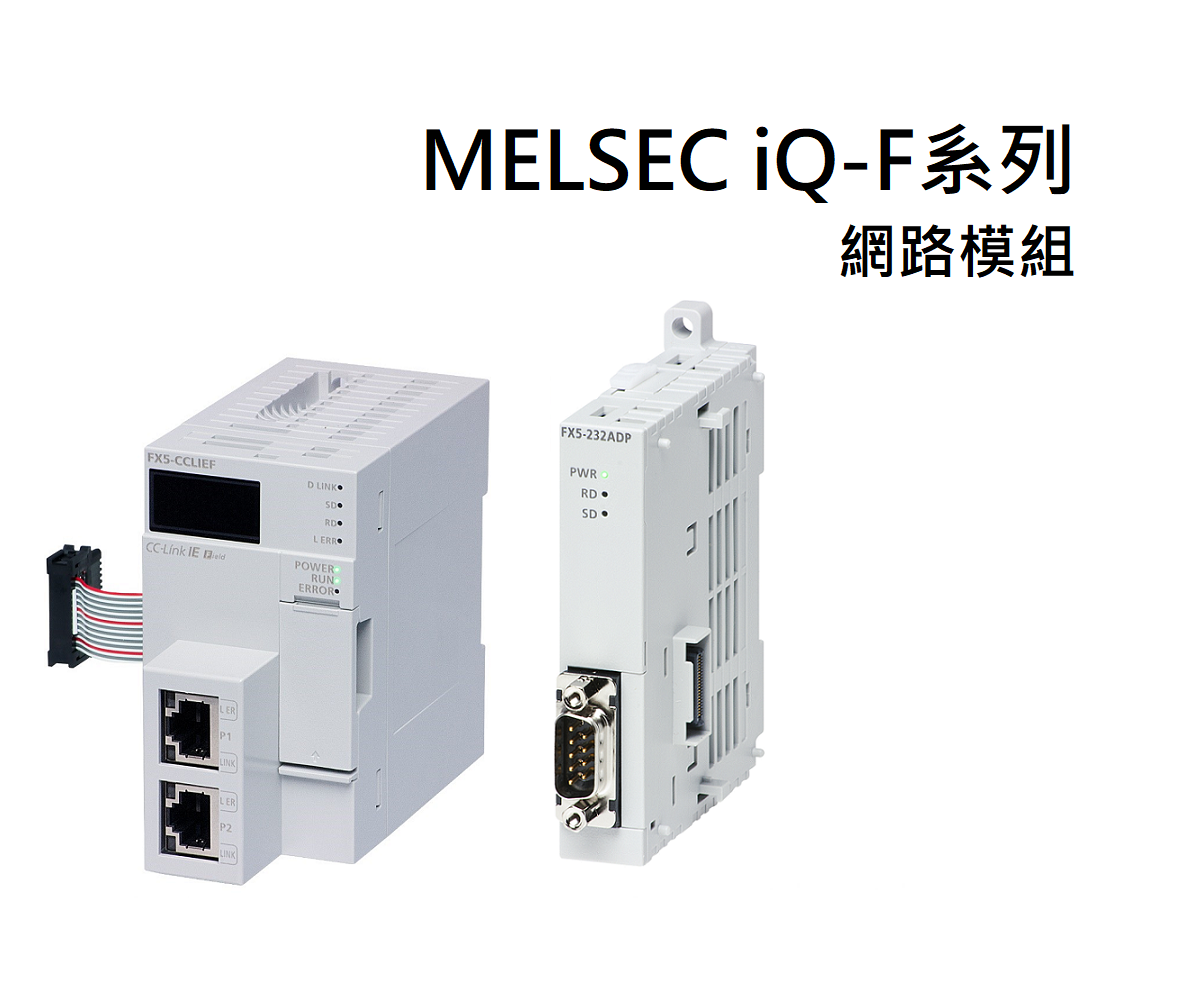

網路模組
CC-Link IE Field網路智慧功能模組，RS-232、RS-485、RS-422通訊模組，也可增設FX3系列CC-Link Master站模組。
|
連結： CC Link IE TSN、 CC Link IE Field、 CC Link IE Field Basic、 CC Link、 OPC UA、 Ethernet、 BACnet®、 MODBUS、 串列通訊、 Sensor Solution、 EtherNet IP、 PROFIBUS-DP ◎CC Link IE TSN CC-Link IE TSN的網路連結• CC-Link IE TSN擁有週期性通訊且即時性的保障控制，與IT系統間亦能進行混合情報的通訊交握。 • FX5-CCLGN-MS的使用，將FX5U/FX5UC CPU視為CC-Link IE TSN Master站或Local站進行網路連結。 • CC-Link IE TSN與TCP/IP通訊於同一個模組中進行無干擾通訊，有效降低網路系統成本。
※1：Ver.1.210 及更高版本
連結： CC Link IE TSN、 CC Link IE Field、 CC Link IE Field Basic、 CC Link、 OPC UA、 Ethernet、 BACnet®、 MODBUS、 串列通訊、 Sensor Solution、 EtherNet IP、 PROFIBUS-DP ◎CC Link IE Field CC Link IE Field 的網路連結• 使用FX5-CCLIEF模組，可將CPU模組視為CCLink IE Field 的智能設備站進行連線。 • 通過彈性靈活的配線方式(如：環型、星形和線型)提高系統信賴可靠性。
※1：Ver.1.030 及更高版本。
連結： CC Link IE TSN、 CC Link IE Field、 CC Link IE Field Basic、 CC Link、 OPC UA、 Ethernet、 BACnet®、 MODBUS、 串列通訊、 Sensor Solution、 EtherNet IP、 PROFIBUS-DP ◎CC Link IE Field Basic CC Link IE Field Basic 的網路連結• 主機內藏 CC-Link IE Field Basic網路功能，最多連結16台Slave站※1。 • 若追加 FX5-ENET模組※2，可再進一步擴充CC Link IE Field Network Basic 網路。 • 利用 CC-Link IE Field Basic 網路所連結的遠端輸出入，並不包含在主機支援遠端輸出入點數的計算中，故無需擔心遠端輸出入點數會有使用不足的現象發生。 ※1：FX5UC 主機最多容納 16 個站、FX5UJ 主機最多容納 8 個站。 ※2：FX5-ENET 在系統中只能安裝 1個。
※1：MELSOFT 連接第一台不算在連接數中。(第二台以後計算)
連結： CC Link IE TSN、 CC Link IE Field、 CC Link IE Field Basic、 CC Link、 OPC UA、 Ethernet、 BACnet®、 MODBUS、 串列通訊、 Sensor Solution、 EtherNet IP、 PROFIBUS-DP ◎CC Link CC-Link的網路連結能以較低的成本組建CC-Link網路。FX5-CCL-MS兼具Master站和智能設備站兩種功能。利用參數切換，即可切換使用。 • 支援其他站訪問功能 連結到本站的GX Works3，能對同一網路內的他站CPU進行程式寫入／讀取／設備監視等機能，無需實際對每個CPU進行連結，大幅減少工作量。 • 兼具Master站／智能設備站機能 只需利用參數設定，即可任意調整需要站別。 ※1：在FX5U/FX5UC CPU中增設FX5-CCL-MS時，FX5UJ CPU模組或FX3U-16CCL-M最大連結站數為14站。
※1：與FX5UC CPU連接時， 需要FX5-CNV-IFC或FX5-C1PS-5V
連結： CC Link IE TSN、 CC Link IE Field、 CC Link IE Field Basic、 CC Link、 OPC UA、 Ethernet、 BACnet®、 MODBUS、 串列通訊、 Sensor Solution、 EtherNet IP、 PROFIBUS-DP ◎OPC UA OPC UA的網路連結• OPC UA是一種應用程式與設備間交換資訊的架構。 • FX5-OPC模組(OPC UA Server端)支援與OPC UA Client端(外部應用程式或設備)進行資料訊息的交換。 • 訊息需要事前參照對應組別設定，利用TCP/IP網路層結構的專用協議進行資訊交換。 • 強大的安全性使OPC UA通訊適用於所有網絡，也包括Internet。
※1：Ver.1.245 及更高版本
連結： CC Link IE TSN、 CC Link IE Field、 CC Link IE Field Basic、 CC Link、 OPC UA、 Ethernet、 BACnet®、 MODBUS、 串列通訊、 Sensor Solution、 EtherNet IP、 PROFIBUS-DP ◎Ethernet Ethernet網路• Ethernet網路是目前現場FA設備間最常使用的的標準通訊網路技術。 • 追加支援Ethernet網路的通訊模組，便利與各種FA設備連結通訊，進而實現資訊IoT化。
※1：MELSOFT 連接第一台不計入連接數，第二台以上開始計入。
連結： CC Link IE TSN、 CC Link IE Field、 CC Link IE Field Basic、 CC Link、 OPC UA、 Ethernet、 BACnet®、 MODBUS、 串列通訊、 Sensor Solution、 EtherNet IP、 PROFIBUS-DP ◎BACnet® BACnet/IP 網路的連結常用於建築和空調領域的開放網路BACnet®，對建築物相關的系統設備，可進行綜合管理，包括照明、空調與預防犯罪管理等可能。
※1：與FX5UC CPU連接時，需要FX5-CNV-IFC或FX5-C1PS-5V，歡迎詢問。
連結： CC Link IE TSN、 CC Link IE Field、 CC Link IE Field Basic、 CC Link、 OPC UA、 Ethernet、 BACnet®、 MODBUS、 串列通訊、 Sensor Solution、 EtherNet IP、 PROFIBUS-DP ◎MODBUS (MODBUS RTU．MODBUS TCP) 什麼是MODBUS？分為MODBUS/RTU與MODBUS/TCP等兩種類型 １.MODBUS/RTU為二進位資料傳輸的串列通訊網路，使用介面為RS-485或RS-232C。 ２.MODBUS/TCP是Ethernet(TCP/IP)網路，使用介面為標準Ethernet介面。 • MODBUS /RTU通訊 FX5 CPU模組Master站或Slave站皆可設定，能與各種MODBUS/RTU通訊設備進行連結。 • MODBUS /TCP通訊 FX5 CPU內建的Ethernet埠，可選擇Master站或Slave站，進而與各樣MODBUS /TCP的設備進行通訊。
連結： CC Link IE TSN、 CC Link IE Field、 CC Link IE Field Basic、 CC Link、 OPC UA、 Ethernet、 BACnet®、 MODBUS、 串列通訊、 Sensor Solution、 EtherNet IP、 PROFIBUS-DP ◎串列通訊 使用RS-232C和RS-485通訊規範進行設備間資料傳輸• 並列傳輸功能※1 兩台CPU間的簡易連結，並互相傳遞資料的通訊機能。 能確認對方站的ON/OFF狀態和資料暫存器的數值，依據連結的點數與時間，有兩種模式可供選擇：並列模式/快速並列模式。 • 無通訊協定 與RS-232C/RS-485介面設備（如代碼載入器、印表機、PC等儀器）進行無通訊協定通訊。 • 簡單PC to PC連結※2 FX5或FX3系列的CPU間通過RS-485介面進行通訊連線，自動進行資料交換的通訊。 • 變頻器通訊 利用RS-485介面，最多可與16台變頻器通訊。 ※1：有關相應CPU的韌體版本和軟體版本，請參閱MELSEC iQ-F完整目錄。 ※2：內建RS-485及包括FX5-485-BD時，為長度為50ｍ以下。
連結： CC Link IE TSN、 CC Link IE Field、 CC Link IE Field Basic、 CC Link、 OPC UA、 Ethernet、 BACnet®、 MODBUS、 串列通訊、 Sensor Solution、 EtherNet IP、 PROFIBUS-DP ◎Sensor Solution AnyWireASLINK系統由AnyWire公司開發的AnyWireASLINK系統，靈活彈性的Sensor網路，運用遠端小點數輸出入模組實現省配線和省工時效果，將Sensor網路化進行即時監控狀態，達成預防保全目的。
※1：每個系統可使用的遠端輸出入點數根據擴充設備的輸入輸出點數而變化。
連結： CC Link IE TSN、 CC Link IE Field、 CC Link IE Field Basic、 CC Link、 OPC UA、 Ethernet、 BACnet®、 MODBUS、 串列通訊、 Sensor Solution、 EtherNet IP、 PROFIBUS-DP ◎EtherNet IP Ethernet IP的網路連結專用工具與Ethernet IP網路進行無縫通訊，Ethernet IP通訊亦可與一般標準Ethernet通訊混合使用。
※1：與FX5UC CPU連接時，需要FX5-CNV-IFC或FX5-C1PS-5V，歡迎詢問。
連結： CC Link IE TSN、 CC Link IE Field、 CC Link IE Field Basic、 CC Link、 OPC UA、 Ethernet、 BACnet®、 MODBUS、 串列通訊、 Sensor Solution、 EtherNet IP、 PROFIBUS-DP ◎PROFIBUS-DP PROFIBUS-DP的網路連結支援PROFIBUS-DP Master站使用，便利將PROFIBUS的從站設備整合至控制系統，實現遠端輸出入模組和伺服驅動器等現場設備間的高速傳輸協定。 • 高速12Mbps的大容量通訊 FX5-DP-M Master站模組最多支援64個Slave站，每個從站最多再連結2048個輸入/輸出站。 (每個Slave站最多244個Byte)，傳送速率高達12Mbps，實現大容量的高速通訊。 • 取得Slave站的通訊故障訊息 利用模組內的緩衝記憶體，取得Slave站與擴充站所發生的通訊故障資訊。 • 輸入輸出訊息的讀／寫方式 使用PROFIBUS設定工具中的更新設定或利用FROM/TO指令，取得輸入輸出的訊息。 ※1：FX5-20PG-P的最大輸出脈波為200kpulse/s，最大連結距離為2m。
※1：與FX5UC CPU連接時，需要FX5-CNV-IFC或FX5-C1PS-5V，歡迎詢問。 |
