選用配備
連結：擴充電源模組、連接器轉換模組、連接器轉換ADP、擴充電纜、匯流排轉換模組、終端模組、SD記憶卡、電池、電纜

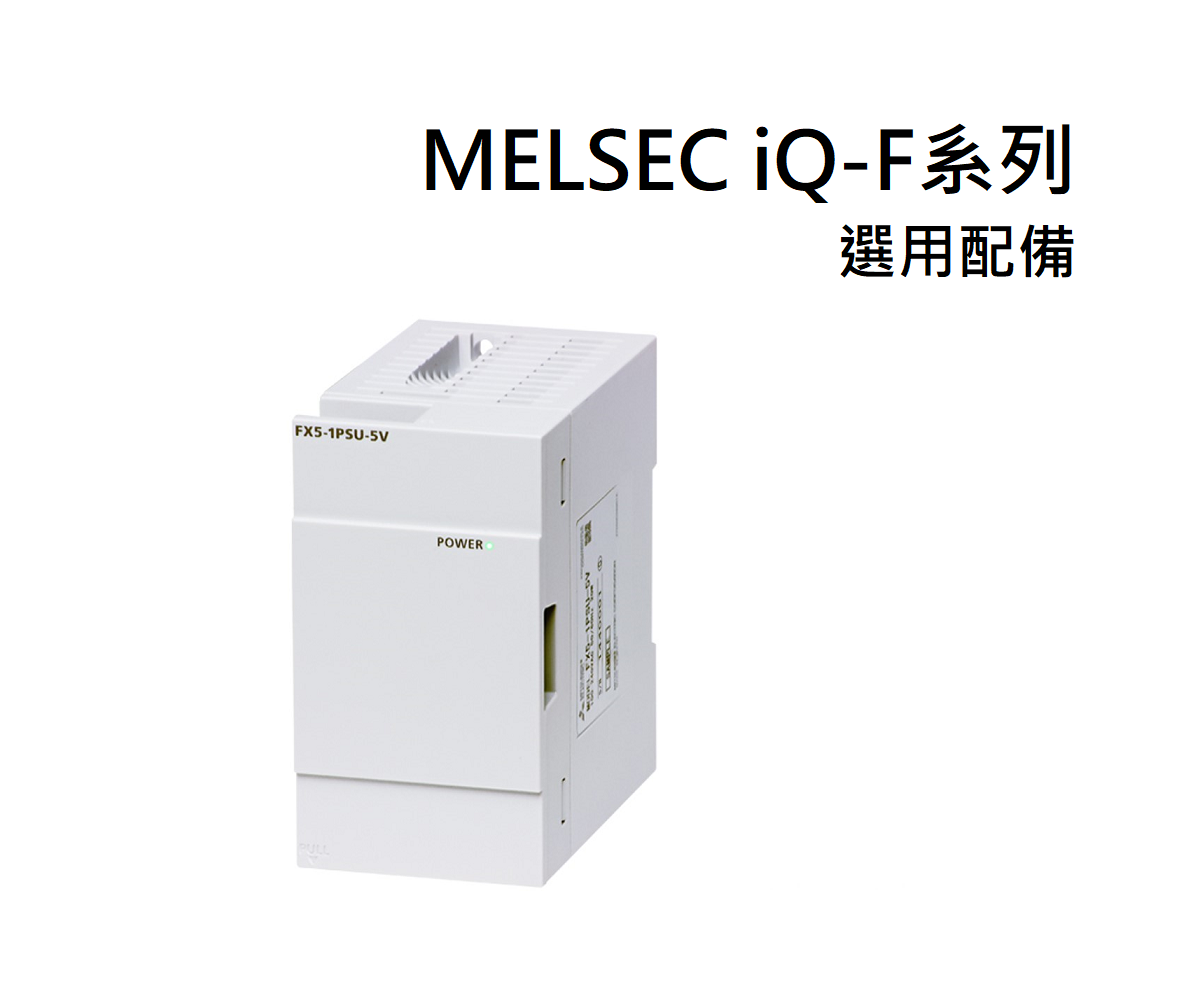

◎擴充電源模組
| 型名 |
規格 |
對應CPU |
| FX5-1PSU-5V |
FX5擴充電源模組
內部DC5V：1200mA※1
內部DC24V：300mA※1 |
FX5U(AC電源型)最多2台※3
FX5UC最多1台
|
| FX3U-1PSU-5V |
FX3擴充電源模組
內部DC5V：1A※1
內部DC24V：0.3A※1 |
FX5U(AC電源型)最多2台※2※3 |
| FX5-C1PS-5V |
FX5擴充電源模組
內部DC5V：1200mA※1
內部DC24V：625mA※1 |
FX5U(DC電源型)最多2台※4
FX5U最多2台 |
※1：依據環境溫度差異。
※2：與FX5U、FX5UC CPU連接時，必需搭配FX5-CNV-BUS或FX5-CNV-BUSC擇一採用。
※3：每個系統最多可以連接2個 FX5-1PSU-5V 和 FX3U-1PSU-5V，歡迎詢問。
※4：與FX5UC CPU連接時， 需要FX5-CNV-IF 模組，歡迎詢問。
連結：擴充電源模組、連接器轉換模組、連接器轉換ADP、擴充電纜、匯流排轉換模組、終端模組、SD記憶卡、電池、電纜
◎連接器轉換模組
| 型名 |
規格概述 |
對應CPU |
| FX5-CNV-IF |
使用FX5 (延伸連接器型) 擴充模組時延伸裝置的連接器轉換模組
控制電源 ： 不消耗 |
FX5U最多1台
FX5UJ最多1台 |
| FX5-CNV-IFC |
使用FX5 (擴充電纜型) 擴充模組時延伸裝置的連接器轉換模組
控制電源 ： 不消耗 |
FX5UC最多1台 |
連結：擴充電源模組、連接器轉換模組、連接器轉換ADP、擴充電纜、匯流排轉換模組、終端模組、SD記憶卡、電池、電纜
◎連接器轉換ADP
| 型名 |
規格 |
連接數 |
| FX5-CNV-BC |
擴充線匹配器 |
FX5U最多1台
FX5UC最多1台
FX5UJ最多1台 |
連結：擴充電源模組、連接器轉換模組、連接器轉換ADP、擴充電纜、匯流排轉換模組、終端模組、SD記憶卡、電池、電纜
◎擴充電纜
| 型名 |
長度 |
用途 |
對應CPU |
| FX5-30EC |
0.3m |
擴展模組用延長電纜 |
FX5U最多1台
FX5UC最多1台
FX5UJ最多1台 |
| FX5-65EC |
0.65m |
連結：擴充電源模組、連接器轉換模組、連接器轉換ADP、擴充電纜、匯流排轉換模組、終端模組、SD記憶卡、電池、電纜
◎匯流排轉換模組
| 型名 |
規格 |
對應CPU |
| FX5-CNV-BUS |
在FX5 (擴充電纜型) 架構中需使用FX3系列擴充模組時使用的轉換模組。
控制電源：DC5V 150mA (從可程式設計控制器供電) |
FX5U最多1台
FX5UC最多1台※1
|
| FX5-CNV-BUSC |
FX5 (擴充連接器型) 架構中需使用FX3系列擴充模組時使用的轉換模組。
控制電源：DC5V 150mA( 從可程式設計控制器供電) |
FX5U最多1台※２
FX5UC最多1台 |
※1：與FX5UC CPU連接時，需要FX5-CNV-IFC，歡迎詢問。
※2：與FX5U CPU連線時，需要FX5-CNV-IF，歡迎詢問。
連結：擴充電源模組、連接器轉換模組、連接器轉換ADP、擴充電纜、匯流排轉換模組、終端模組、SD記憶卡、電池、電纜
◎終端模組
外接式端子台
．可程式控制器外接式端子台，可用於FX5UC。
．提供內建輸出入訊號型可程式控制器，進行AC訊號的輸入、繼電器/電晶體/TRIAC輸出訊號的配線介面。
| 型名 |
輸入點數 |
輸出點數 |
功能 |
| FX-16E-TB |
輸入16點或輸出16點 |
與可程式控制器的輸出入端配置用的端子台 |
| FX-16E-TB/UL |
| FX-32E-TB |
輸入32點或輸出32點
可分割輸入16點、輸出16點 |
| FX-32E-TB/UL |
| FX-16EYR-TB |
— |
16 點 |
繼電器輸出型 |
| FX-16EYR-ES-TB/UL |
| FX-16EYS-TB |
TRIAC輸出型 |
| FX-16EYS-ES-TB/UL |
| FX-16EYT-TB |
電晶體輸出型 (Sink) |
| FX-16EYT-ES-TB/UL |
| FX-16EYT-ESS-TB/UL |
電晶體輸出類型 (Source) |
連結：擴充電源模組、連接器轉換模組、連接器轉換ADP、擴充電纜、匯流排轉換模組、終端模組、SD記憶卡、電池、電纜
◎SD記憶卡
BACnet/IP 網路的連結
．常用於建築和空調領域的開放網路BACnet®，對建築物相關的系統設備，可進行綜合管理，包括照明、空調與預防犯罪管理等可能。
| 型名 |
類型 |
容量 |
寫入次數 |
對應CPU |
| NZ1MEM-2GBSD |
SD 卡 |
2GB
|
六萬次 |
FX5U最多1台
FX5UC多1台
FX5UJ最多1台
|
| NZ1MEM-4GBSD |
SDHC 卡 |
4GB |
十萬次 |
| NZ1MEM-8GBSD |
8GB |
| NZ1MEM-16GBSD |
16GB |
連結：擴充電源模組、連接器轉換模組、連接器轉換ADP、擴充電纜、匯流排轉換模組、終端模組、SD記憶卡、電池、電纜
◎電池
| 型名 |
通訊介面 |
對應CPU |
| FX3U-32BL |
元件記憶體、時鐘資料停電保持※1時使用。
FX5U/FX5UC CPU 模組中沒有內置出廠電池。
如有必要，請選購。 |
FX5U最多1台
FX5UC最多1台
|
※1：停電保持功能 ，需要設定參數，歡迎詢問。
連結：擴充電源模組、連接器轉換模組、連接器轉換ADP、擴充電纜、匯流排轉換模組、終端模組、SD記憶卡、電池、電纜
◎電纜
| 型名 |
長度 |
用途 |
| FX-232CAB-1 |
3.0m |
在FX5U/FX5UC/FX5UJ CPU 和 PC 之間進行RS-232通訊用。
FX5-232ADP ⇔ PC 之間
FX5-232-BD※1 ⇔ PC之間 |
※1：FX5-232-BD 可連接到 FX5U/FX5UJ CPU。
|
