安全模組
連結：安全主模組、安全擴充模組

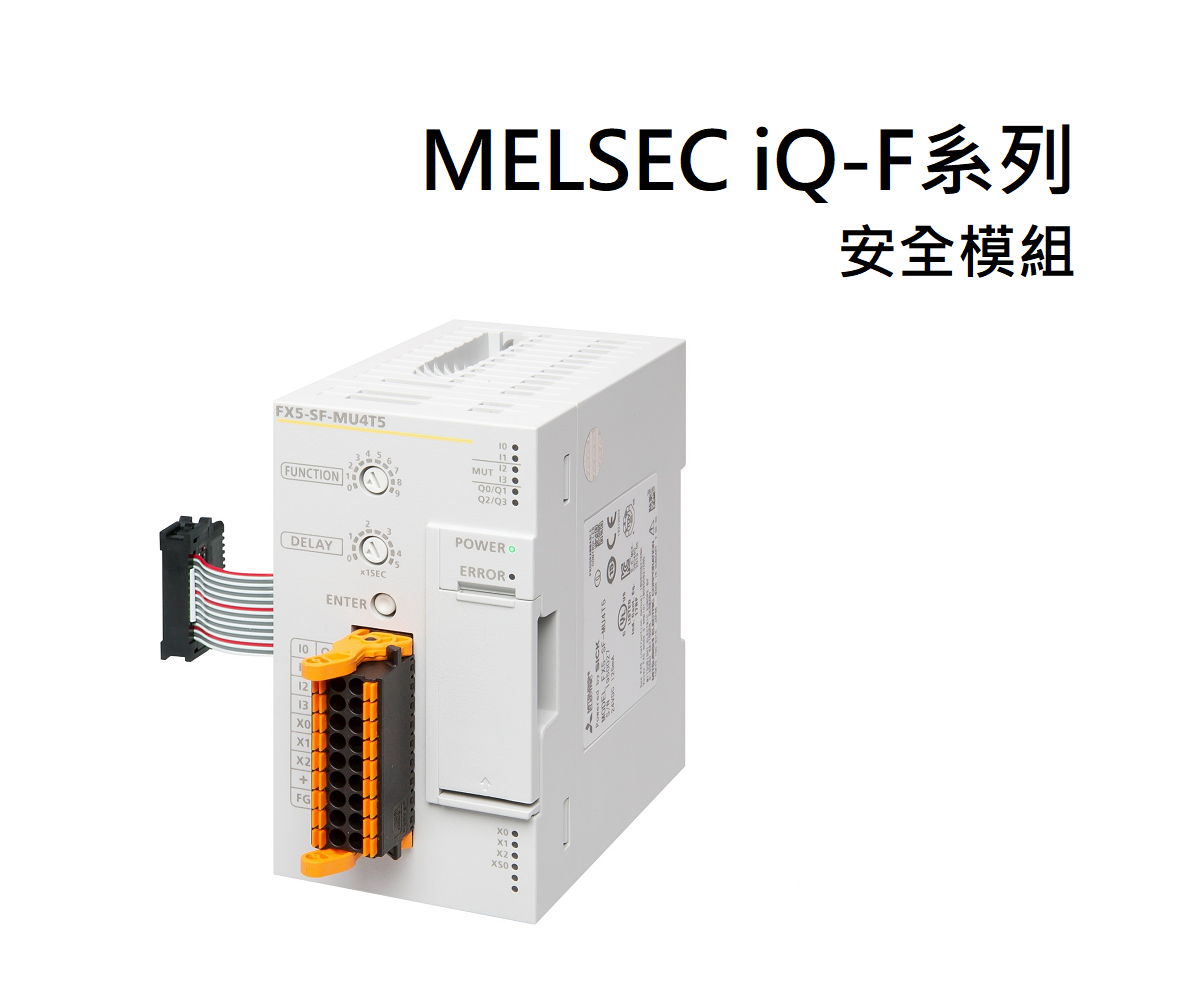

◎安全主模組
| 【只需連接安全擴充模組即可輕鬆構建系統】 |
| |
FX5U/FX5UC/FX5UJ CPU追加安全主模組 (FX5-SF-MU4T5) ，即可快速輕鬆架構安全控制系統。 |
| |
因此，無需特別採購安全控制CPU或架設網路系統即可監控安全控制狀態，亦可省去安全繼電器所構建時所需的大量線材/工時，此外，通過追加安全輸入擴充模組 (FX5-SF-8DI4) ，輕鬆靈活建構系統。 |
| • |
旋轉開關即完成邏輯程式 |
| |
安全擴充模組中分別內建了9種邏輯程式，透過模組正面的旋轉開關，選定相對應的內建邏輯程式 ，即可建構安全控制系統。 |
| • |
安全擴充模組構成指南讓您一目了然瞭解接線！ |
| |
為了利用安全擴充模組，我們準備了 MELSEC iQ-F 系列安全擴充模組配置指南。 |
| |
本配置指南是一種工具，用於輕鬆檢查安全擴充模組的系統配置、設置和配線。 |
| 型名 |
點數 |
安全輸入 |
安全輸出 |
安全等級(SIL) |
效能等級(PL) |
關閉延遲時間 |
內建程式
|
連接方式 |
對應CPU |
| FX5-SF-MU4T5 |
8點 |
4點 |
4點 |
SIL3
(IEC 61508) |
PL e (DIN EN ISO 13849-1) |
0 /0.5 /1 /1.5 /2 /2.5 /3 /3.5 /4 /5s |
9種 |
彈簧夾
端子台 |
FX5U
FX5UC※1
FX5UJ |
※1：與FX5UC CPU連接時， 需要FX5-CNV-IFC或FX5-C1PS-5V，歡迎詢問。
連結：安全主模組、安全擴充模組
◎安全擴充模組
| 型名 |
點數 |
安全輸入 |
安全輸出 |
安全等級(SIL) |
效能等級(PL) |
關閉延遲時間 |
內建程式
|
連接方式 |
對應CPU※3 |
| FX5-SF-8DI4 |
8點 |
4點 |
0點 |
SIL3
(IEC 61508) |
PL e (DIN EN ISO 13849-1) |
※1 |
9種※2 |
彈簧夾
端子台 |
FX5U
FX5UC※4
FX5UJ |
※1：關閉延遲時間在安全主模組側設定。
※2：內建程式可分別為INPUT A、INPUT B設定與安全主模組的邏輯路徑連接方法。
※3：安全擴充模組必須搭配一個安全主模組,方可與IQ-F CPU進行資料通訊。
※4：與FX5UC CPU連接時，需要FX5-CNV-IFC或FX5-C1PS-5V。
|
